Электрическая схема трактора ЮМЗ-6

Электрическая схема трактора ЮМЗ-6

Array
(
    [DATE_ACTIVE_FROM] => 03.08.2021 16:39:00
    [~DATE_ACTIVE_FROM] => 03.08.2021 16:39:00
    [ID] => 516281532
    [~ID] => 516281532
    [NAME] => Электрическая схема трактора ЮМЗ-6
    [~NAME] => Электрическая схема трактора ЮМЗ-6
    [IBLOCK_ID] => 33
    [~IBLOCK_ID] => 33
    [IBLOCK_SECTION_ID] =>
    [~IBLOCK_SECTION_ID] =>
    [DETAIL_TEXT] =>

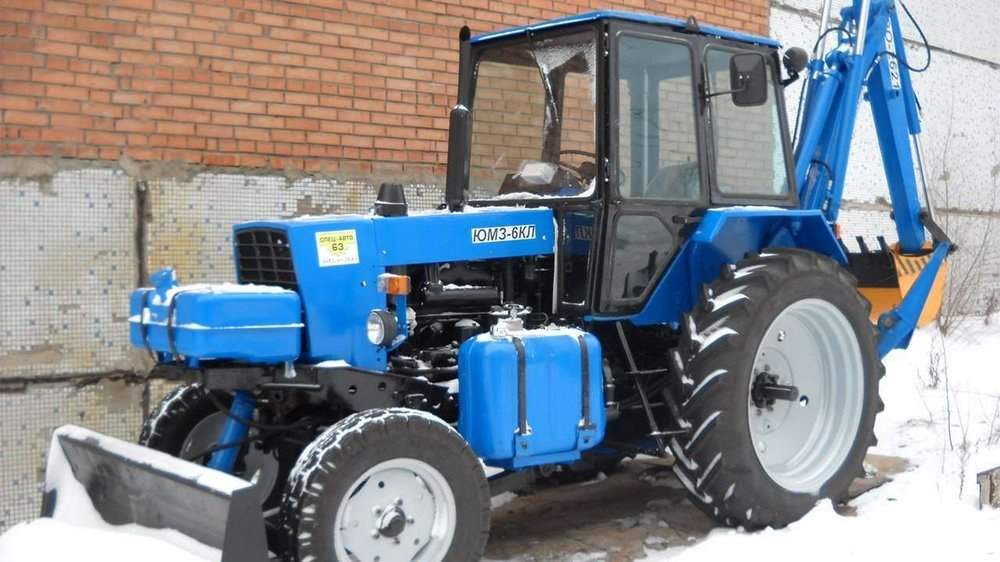

Трактор ЮМЗ-6

Для контроля состояния оборудования обслуживающий персонал должен знать устройство и компоновку основных узлов. В паспортной документации и руководстве по эксплуатации трактора ЮМЗ-6 представлена электрическая схема расположения отдельных элементов, по которой можно разобраться в причине возникших неисправностей.

Особенности схемы

Электрооборудование трактора ЮМЗ работает на постоянном токе, при соединении узлов по однопроводной схеме. Второй провод заменяет корпус агрегата, замыкая отрицательные контакты всех элементов «на массу».

Схема компоновки электрооборудования этой машины состоит из следующих элементов:

  • передних и задних фонарей;
  • искровых свечей;
  • звукового сигнала с включателем;
  • электродвигателя отопительного устройства с кнопкой включения;
  • магнето с выключателем;
  • стеклоочистителя;
  • включателя блокировочных систем;
  • вентилятора с включающим устройством;
  • соединительных панелей;
  • плафона с включателем;
  • устройства включения и фонаря стоп-сигналов;
  • розетки;
  • переключателей и фонарей поворотных сигналов;
  • датчика и указателя уровня горючего;
  • центрального переключателя света;
  • фонаря для освещения номеров;
  • предохранительного блока;
  • ламп освещения контрольной панели;
  • указателя температуры охладителя;
  • омывателя с включателем;
  • амперметра;
  • генератора;
  • кнопки включения «массы»;
  • аккумулятора;
  • стартера с включателем.

Электрооборудование рассчитано на номинальное напряжение 12 В.

Основные блоки электрической схемы

Перечисленные выше элементы составляют общую схему при объединении в следующие блоки:

  • источник подачи электроэнергии, состоящий из генератора, подключенного к аккумуляторным батареям;
  • устройство для запуска дизельного мотора и пускового двигателя выполняется стартером, предусматривающим дистанционное включение, блокирующим и пусковым реле, включающим модулем блокировки;
  • световые и сигнализационные приборы объединены в общую схему, управляющую передними и задними фарами, габаритными огнями, указателями поворотов в правую и левую стороны, переключателей дальнего и ближнего света, осветительных устройств для приборной панели, переносных элементов;
  • электрические двигатели – для привода стеклоочистительного устройства, вентилятора, омывательных модулей для очистки переднего стекла;
  • приборы для контрольных измерений состоят из амперметра, указателей температурных показателей охлаждающей жидкости и объема топлива;
  • клаксон и вспомогательные элементы.

Зная назначение и устройство, коммутацию отдельных устройств, можно определить причину возникшей неисправности и отказа электрооборудования.

Чтобы разобраться в компоновке электропроводки, нужно обладать определенными знаниями в области электротехники. Для устранения неисправностей или восстановления схемы электрооборудования своими руками, потребуется наличие:

  • времени на выполнение предусмотренных операций;
  • инструментов и приспособлений для спайки контактов;
  • отдельных элементов, используемых для замены.

При необходимости владелец может купить готовую электропроводку, предлагаемую разнообразными поставщиками. В этом случае не придется тратить время на сборку отдельных узлов, получив приборы и соединительные провода от изготовителя, при соответствующем качестве изготовления.

Но для восстановления работоспособности электрооборудования нужно иметь под рукой графическое изображение схемы всех элементов. Требуемую информацию можно получить из технической документации оборудования. Но если нужные документы не сохранились, сведения не составит труда найти в интернете.
