Ремонт КПП Камаз

Ремонт КПП Камаз

Ремонт КПП Камаз
Array
(
    [DATE_ACTIVE_FROM] => 26.02.2019 03:08:00
    [~DATE_ACTIVE_FROM] => 26.02.2019 03:08:00
    [ID] => 508487485
    [~ID] => 508487485
    [NAME] => Ремонт КПП Камаз
    [~NAME] => Ремонт КПП Камаз
    [IBLOCK_ID] => 33
    [~IBLOCK_ID] => 33
    [IBLOCK_SECTION_ID] =>
    [~IBLOCK_SECTION_ID] =>
    [DETAIL_TEXT] =>

КПП — коробка переключения передач — неотъемлемая часть любого автомобиля. Она изменяет крутящий момент мотора, переключая последующую передачу момента на рабочие мосты двигателя. Автомобили марки КАМАЗ, сконструированные в Татарстане, имеют достаточно мощный силовой агрегат, очень эффективный, долговечный. Характерная черта КПП КАМАЗа — наличие делителя, способствующего широкому диапазону тяговых характеристик, позволяющих «тащить» большие грузы на подъем.

КПП на Камаз с делителем — ремонт, обслуживание

Любая техника нуждается в постоянном регулярном обслуживании, поддерживающем постоянную работоспособность механизмов. КПП — обслуживаемая деталь, при чем обслуживание можно совершать самостоятельно ввиду несложного конструирования механизмов отечественных автомобилей. Однако поломки бывают различными, поэтому если дело коснулось ремонта, конечно, стоит обратиться к специалистам. Коробка переключения Камаза имеет свои индивидуальные особенности, которые мы разберем ниже.

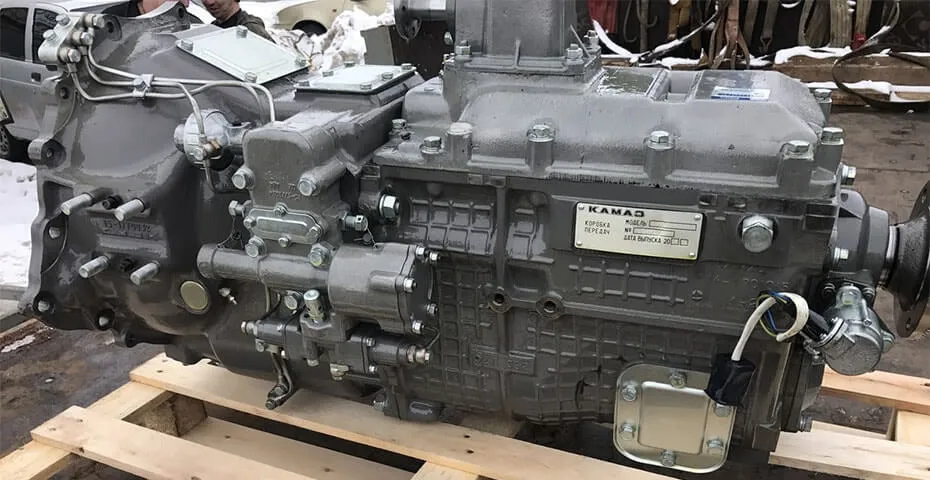

Устройство коробки на КАМАЗах

Коробка ПП Камаза технически, конструкционно идентична кпп других тягачей, однако имеет свои технические вариации. Наиболее удачными типами коробок считаются модели номеров 14, 15. Особенности конструкции заключаются в наличии сразу нескольких валов: промежуточного, ведомого, ведущего. Все валы обеспечивают наибольший возможный крутящий момент, соответственно, лучшую тягу в сложных условиях движения. Каждый вал оснащен своими шестеренками, синхронизаторами, обеспечивающими движение вперед. Шестеренки передачи, отвечающие за движение назад, устанавливаются отдельным блоком. Верхняя часть коробки оснащена отдельным блоком механизма переключения скоростей.

Как обслуживать КПП на КАМАЗе

Любой механизм автомобиля служит дольше, если его своевременно обслуживать. Данные работы вполне можно осуществлять штатно самостоятельно. Как правило, достаточно просто регулировать привод переключения скоростей, иногда разбалтывающийся, контролировать уровень зазора клапана активации двигателя, периодически заменять масло коробки ПП.

Замена масла может регулироваться временными рамками, либо километражем. Таким образом, замена масла коробки ПП производится ежегодно, однако «накатывать» более 90 тысяч километров без замены не рекомендуется. Учитывая специфику работы межгорода, которая чаще всего присуща тягачам, ориентиром замены масла первоочередно является километраж. Если тягач работает на пределе своих технических возможностей, например, на карьерных работах, в условиях сложной стройки, на горной местности, масло КПП меняется чаще. Как правило, производители акцентируют внимание на данных моментах. Словом, важны условия эксплуатации, модель коробки, технические особенности тягача.

Уровень масла проверяют на коробке горловины специальным указателем. Данный вариант характерен для коробок маркировок 14, 15. Есть отдельные модификации КПП с индексами 161 и ZF, работающие немного иначе. Уровень масла проверяется на корпусе коробки. Первая заправка составляет примерно 9 литров масла, последующая — восемь.

Обычно масло на автомобилях меняют «на холодный» двигатель, однако Камазы обслуживаются немного иначе. Двигатель прогревают до рабочей температуры, именно в данном состоянии масло имеет нужную консистенцию, низкую вязкость. Внизу коробки расположено специальное отверстие для слива отработанного масла, если модель коробки 161, придется дополнительно вывернуть масляной фильтр.

Поломки КПП на КАМАЗах

Считается, что существуют «неубиваемые» машины. Камазы используются очень много лет, при чем зачастую встречаются вполне рабочие первые модификации. Обновлений тягач претерпел немного, в основном рестайлинговые изменения, без дополнительных особых механических вмешательств. Иногда слишком агрессивная эксплуатация, чрезмерные нагрузки дают свои результаты, детали выходят из строя раньше, чем должны. Однако благодаря простоте конструкции, данный вопрос легко решается простой заменой необходимых расходников в срок. Благо отсутствие сложных компьютерных механизмов позволяет самостоятельно решать вопросы замены деталей, прочистки агрегатов.

Наиболее распространенная проблема КПП Камаза — нарушенные регулировки узлов коробки. Почувствовать такое отклонение просто: передача будет автоматически выключаться, либо возникнут трудности с переключением скоростей. Оба варианта крайне опасны, могут повлиять на безопасность движения. Простая регулировка позволит вернуть механизмы в текущее положение, решив данным образом проблему.

Устройство делителя КПП автомобилей КАМАЗ

Делитель — дополнительный одноступчатый редуктор, увеличивающий количество передач вдвое, управляется пневматикой. Ставится на грузовиках, эксплуатируемых в тяжелых условиях, если обычного количества недостаточно. Например, водитель понимает, что на четвертой передаче двигатель работает запредельно, перегружен, однако если переключиться в третью, обороты будут слишком велики, двигатель «перекрутится». Переключив рычажок пневматики, получится промежуточное передаточное число трансмиссии. Некоторые тягачи идут с прямой и повышенной передачей. Прямая хороша, когда авто идет обычным ходом, повышенная, если нужно отбуксировать, взять груз больше допущенного, подняться в гору. Переключается делитель «флажком», находящимся на рычаге переключения. Он соединен тросиком с газораспределителем. Чтобы перебрать самостоятельно КПП, лучше иметь схему составных частей, либо обратиться на специализированный сервис. Перечислим основные составляющие делителя, с которыми придется столкнуться в случае самостоятельного ремонта.

  • Шестерни — две штуки.
  • Обе стороны блокируют синхронизаторные кольца.
  • Фиксация производится синхронизаторной муфтой с зубчиками.
  • Наличие двух типов валов.
  • Вилка переключения скоростей, вилочный валик, рычаг.
  • Непосредственно корпус.

Ремонт делителя КПП автомобилей КАМАЗ

Вообще рассматриваемый агрегат может обойтись без специализированного обслуживания, если периодически устанавливать, регулировать рекомендуемый производителем ход переключения передач, своевременно регулировать зазор клапана включения делителя. Данные регламенты всегда прописываются в правилах эксплуатации производителя по ремонту грузовика. Любые регулировки производятся в пневмо-системе при нормальном давлении воздуха, правильно отрегулированном сцеплении. Если подошел срок ремонта, существует следующий алгоритм выполнения данных работ:

  • Снимается воздушный переключатель, раскручивается, расстопоряются крепежные болты, вынимается валик, после чего демонтируется вилка переключения скоростей, иначе высвободить ее будет невозможно.
  • Производится демонтаж синхронизатора.
  • На выжимном клапане синхронно снимаются вал с вилкой.
  • Крышка заднего подшипника первичного вала удерживается крепежами, которые нужно раскрутить. Ослабленные крепежи позволят убрать крышку.
  • На ведущей шестеренке совмещаем зубчики второго вала, вырез, таким образом демонтируем вал.
  • Промежуточный вал имеет специальные резьбовые отверстия, помогающие быстро демонтировать крышку подшипника.
  • Опорная подшипниковая шайба закреплена крепежами, их нужно раскрутить, расстопорить. Таким же образом демонтируется роликовый подшипник: раскручиваются крепежи, снимается стакан (снимаются вместе).
  • Выбиваем вал деревянным брусом (если бить молотком, можно повредить деталь), вынимаем подшипник из корпуса.
  • Первичный вал, который осталось разобрать, прочно сидит на стяжной гайке, имеющей левостороннюю резьбу, поэтому понадобятся тиски.
  • Чтобы собрать детали обратно, нужно действовать в прямо противоположной последовательности.

Разобрав делитель, выявляются дефектные детали, подлежащие ремонту либо замене. Чтобы ремонт не превращался в ежемесячную рутину, лучше использовать оригинальные запчасти, заменять дефектные новыми. Приобрести оригинальные запчасти на отечественные автомобили очень просто, стоимость их невысока, поставки производятся гораздо быстрее, нежели поставки из Китая.

Коробка ПП

В Камазах пятиступенчатая коробка ПП, переключающаяся нажатием сцепления, перемещением рычага в нужное положение. Ввиду большого веса самого тягача, переход на передачи происходит несколькими этапами. Коробка ПП имеет повышенный режим В, пониженный режим Н. Логика создания двух режимов проста: мотор тяжеловесной фуры должен работать без сверхъестественных нагрузок, если таковые случаются, просто активно работать на холостом ходу. Дизельные коробки (собственно все Камазы работают на дизеле), переключаются посредством следующей формулы: 1B — 2B — 3B — 4H — 4B — 5H — 5B.

Делитель с управлением в сборе КамАЗ-5320

Коробка ПП Камазов бывает пяти или десятиступенчатой. Делитель рассчитан на работу высших, низших передач, поэтому получается целых десять передач переднего хода, две — заднего. Он повышает тягу машины, делает управление легче, позволяет реже переключать скорости рычагом.

Делитель модели 5320 имеет промежуточные валы, шестерни, подшипники, синхронизаторы, блоки шестерен заднего хода, верхнюю крышку коробки, непосредственно механизм переключения.

КПП на КАМАЗ с делителем — ремонт и обслуживание

Чтобы выявить проблему делителя, нужно «слышать» машину, чувствовать возможные сбои.

  • Передачи перестают включаться штатно: заедают поршеньки воздухораспределителя, изнашиваются толкатели синхронизатора. Нужно разобрать воздухораспределитель, смазать смазкой №158, заменить толкатели, отрегулировать редукционный клапан.
  • Сильные удары во время переключения скоростей, возможно звонкий шум: просто повышается давление пневмосистемы управления — следует произвести регулировку редукционного клапана.
  • Основная коробка заедает, передачи барахлят: разрушение подшипников шестерен вторичного вала — заменить подшипники.
  • Повышенный шум КПП: нарушена регулировка дистанционного привода управления — отрегулировать привод, заменить изношенные детали.
  • Течь масла: износ, потеря эластичности сальников — заменить сальники.

КПП с делителем на КамАЗе: устройство и принципы использования

КПП 14 — самые простые пятиступенчатые трехходовые, имеют ручное управление, синхронизаторы. Наиболее часто встречаются на самосвалах, тягачах, работающих без больших прицепов.

Модель 15 — модернизированная четырнадцатая версия плюс делитель, удваивающий количество передач до десяти.

Механизм коробок передач нуждается в постоянном обслуживании, уходе. Старые запчасти иногда просто не имеет смысла ремонтировать при обилии новых отечественных аналогов. Поэтому перебирая самостоятельно механизмы, лучше заменять старые детали новыми, также следить, делают ли то же самое специалисты сервиса. Поломки возникают в результате различных причин, поэтому очень важно понимать систему работы КПП тягача, чтобы облегчить нагрузку на двигатель, ведь некорректная работа передач влечет за собой целый спектр проблем, связанных с остальным бортовым оборудованием, превращающим простой выход из строя КПП в тотальную поломку.

[~DETAIL_TEXT] =>

КПП — коробка переключения передач — неотъемлемая часть любого автомобиля. Она изменяет крутящий момент мотора, переключая последующую передачу момента на рабочие мосты двигателя. Автомобили марки КАМАЗ, сконструированные в Татарстане, имеют достаточно мощный силовой агрегат, очень эффективный, долговечный. Характерная черта КПП КАМАЗа — наличие делителя, способствующего широкому диапазону тяговых характеристик, позволяющих «тащить» большие грузы на подъем.

КПП на Камаз с делителем — ремонт, обслуживание

Любая техника нуждается в постоянном регулярном обслуживании, поддерживающем постоянную работоспособность механизмов. КПП — обслуживаемая деталь, при чем обслуживание можно совершать самостоятельно ввиду несложного конструирования механизмов отечественных автомобилей. Однако поломки бывают различными, поэтому если дело коснулось ремонта, конечно, стоит обратиться к специалистам. Коробка переключения Камаза имеет свои индивидуальные особенности, которые мы разберем ниже.

Устройство коробки на КАМАЗах

Коробка ПП Камаза технически, конструкционно идентична кпп других тягачей, однако имеет свои технические вариации. Наиболее удачными типами коробок считаются модели номеров 14, 15. Особенности конструкции заключаются в наличии сразу нескольких валов: промежуточного, ведомого, ведущего. Все валы обеспечивают наибольший возможный крутящий момент, соответственно, лучшую тягу в сложных условиях движения. Каждый вал оснащен своими шестеренками, синхронизаторами, обеспечивающими движение вперед. Шестеренки передачи, отвечающие за движение назад, устанавливаются отдельным блоком. Верхняя часть коробки оснащена отдельным блоком механизма переключения скоростей.

Как обслуживать КПП на КАМАЗе

Любой механизм автомобиля служит дольше, если его своевременно обслуживать. Данные работы вполне можно осуществлять штатно самостоятельно. Как правило, достаточно просто регулировать привод переключения скоростей, иногда разбалтывающийся, контролировать уровень зазора клапана активации двигателя, периодически заменять масло коробки ПП.

Замена масла может регулироваться временными рамками, либо километражем. Таким образом, замена масла коробки ПП производится ежегодно, однако «накатывать» более 90 тысяч километров без замены не рекомендуется. Учитывая специфику работы межгорода, которая чаще всего присуща тягачам, ориентиром замены масла первоочередно является километраж. Если тягач работает на пределе своих технических возможностей, например, на карьерных работах, в условиях сложной стройки, на горной местности, масло КПП меняется чаще. Как правило, производители акцентируют внимание на данных моментах. Словом, важны условия эксплуатации, модель коробки, технические особенности тягача.

Уровень масла проверяют на коробке горловины специальным указателем. Данный вариант характерен для коробок маркировок 14, 15. Есть отдельные модификации КПП с индексами 161 и ZF, работающие немного иначе. Уровень масла проверяется на корпусе коробки. Первая заправка составляет примерно 9 литров масла, последующая — восемь.

Обычно масло на автомобилях меняют «на холодный» двигатель, однако Камазы обслуживаются немного иначе. Двигатель прогревают до рабочей температуры, именно в данном состоянии масло имеет нужную консистенцию, низкую вязкость. Внизу коробки расположено специальное отверстие для слива отработанного масла, если модель коробки 161, придется дополнительно вывернуть масляной фильтр.

Поломки КПП на КАМАЗах

Считается, что существуют «неубиваемые» машины. Камазы используются очень много лет, при чем зачастую встречаются вполне рабочие первые модификации. Обновлений тягач претерпел немного, в основном рестайлинговые изменения, без дополнительных особых механических вмешательств. Иногда слишком агрессивная эксплуатация, чрезмерные нагрузки дают свои результаты, детали выходят из строя раньше, чем должны. Однако благодаря простоте конструкции, данный вопрос легко решается простой заменой необходимых расходников в срок. Благо отсутствие сложных компьютерных механизмов позволяет самостоятельно решать вопросы замены деталей, прочистки агрегатов.

Наиболее распространенная проблема КПП Камаза — нарушенные регулировки узлов коробки. Почувствовать такое отклонение просто: передача будет автоматически выключаться, либо возникнут трудности с переключением скоростей. Оба варианта крайне опасны, могут повлиять на безопасность движения. Простая регулировка позволит вернуть механизмы в текущее положение, решив данным образом проблему.

Устройство делителя КПП автомобилей КАМАЗ

Делитель — дополнительный одноступчатый редуктор, увеличивающий количество передач вдвое, управляется пневматикой. Ставится на грузовиках, эксплуатируемых в тяжелых условиях, если обычного количества недостаточно. Например, водитель понимает, что на четвертой передаче двигатель работает запредельно, перегружен, однако если переключиться в третью, обороты будут слишком велики, двигатель «перекрутится». Переключив рычажок пневматики, получится промежуточное передаточное число трансмиссии. Некоторые тягачи идут с прямой и повышенной передачей. Прямая хороша, когда авто идет обычным ходом, повышенная, если нужно отбуксировать, взять груз больше допущенного, подняться в гору. Переключается делитель «флажком», находящимся на рычаге переключения. Он соединен тросиком с газораспределителем. Чтобы перебрать самостоятельно КПП, лучше иметь схему составных частей, либо обратиться на специализированный сервис. Перечислим основные составляющие делителя, с которыми придется столкнуться в случае самостоятельного ремонта.

  • Шестерни — две штуки.
  • Обе стороны блокируют синхронизаторные кольца.
  • Фиксация производится синхронизаторной муфтой с зубчиками.
  • Наличие двух типов валов.
  • Вилка переключения скоростей, вилочный валик, рычаг.
  • Непосредственно корпус.

Ремонт делителя КПП автомобилей КАМАЗ

Вообще рассматриваемый агрегат может обойтись без специализированного обслуживания, если периодически устанавливать, регулировать рекомендуемый производителем ход переключения передач, своевременно регулировать зазор клапана включения делителя. Данные регламенты всегда прописываются в правилах эксплуатации производителя по ремонту грузовика. Любые регулировки производятся в пневмо-системе при нормальном давлении воздуха, правильно отрегулированном сцеплении. Если подошел срок ремонта, существует следующий алгоритм выполнения данных работ:

  • Снимается воздушный переключатель, раскручивается, расстопоряются крепежные болты, вынимается валик, после чего демонтируется вилка переключения скоростей, иначе высвободить ее будет невозможно.
  • Производится демонтаж синхронизатора.
  • На выжимном клапане синхронно снимаются вал с вилкой.
  • Крышка заднего подшипника первичного вала удерживается крепежами, которые нужно раскрутить. Ослабленные крепежи позволят убрать крышку.
  • На ведущей шестеренке совмещаем зубчики второго вала, вырез, таким образом демонтируем вал.
  • Промежуточный вал имеет специальные резьбовые отверстия, помогающие быстро демонтировать крышку подшипника.
  • Опорная подшипниковая шайба закреплена крепежами, их нужно раскрутить, расстопорить. Таким же образом демонтируется роликовый подшипник: раскручиваются крепежи, снимается стакан (снимаются вместе).
  • Выбиваем вал деревянным брусом (если бить молотком, можно повредить деталь), вынимаем подшипник из корпуса.
  • Первичный вал, который осталось разобрать, прочно сидит на стяжной гайке, имеющей левостороннюю резьбу, поэтому понадобятся тиски.
  • Чтобы собрать детали обратно, нужно действовать в прямо противоположной последовательности.

Разобрав делитель, выявляются дефектные детали, подлежащие ремонту либо замене. Чтобы ремонт не превращался в ежемесячную рутину, лучше использовать оригинальные запчасти, заменять дефектные новыми. Приобрести оригинальные запчасти на отечественные автомобили очень просто, стоимость их невысока, поставки производятся гораздо быстрее, нежели поставки из Китая.

Коробка ПП

В Камазах пятиступенчатая коробка ПП, переключающаяся нажатием сцепления, перемещением рычага в нужное положение. Ввиду большого веса самого тягача, переход на передачи происходит несколькими этапами. Коробка ПП имеет повышенный режим В, пониженный режим Н. Логика создания двух режимов проста: мотор тяжеловесной фуры должен работать без сверхъестественных нагрузок, если таковые случаются, просто активно работать на холостом ходу. Дизельные коробки (собственно все Камазы работают на дизеле), переключаются посредством следующей формулы: 1B — 2B — 3B — 4H — 4B — 5H — 5B.

Делитель с управлением в сборе КамАЗ-5320

Коробка ПП Камазов бывает пяти или десятиступенчатой. Делитель рассчитан на работу высших, низших передач, поэтому получается целых десять передач переднего хода, две — заднего. Он повышает тягу машины, делает управление легче, позволяет реже переключать скорости рычагом.

Делитель модели 5320 имеет промежуточные валы, шестерни, подшипники, синхронизаторы, блоки шестерен заднего хода, верхнюю крышку коробки, непосредственно механизм переключения.

КПП на КАМАЗ с делителем — ремонт и обслуживание

Чтобы выявить проблему делителя, нужно «слышать» машину, чувствовать возможные сбои.

  • Передачи перестают включаться штатно: заедают поршеньки воздухораспределителя, изнашиваются толкатели синхронизатора. Нужно разобрать воздухораспределитель, смазать смазкой №158, заменить толкатели, отрегулировать редукционный клапан.
  • Сильные удары во время переключения скоростей, возможно звонкий шум: просто повышается давление пневмосистемы управления — следует произвести регулировку редукционного клапана.
  • Основная коробка заедает, передачи барахлят: разрушение подшипников шестерен вторичного вала — заменить подшипники.
  • Повышенный шум КПП: нарушена регулировка дистанционного привода управления — отрегулировать привод, заменить изношенные детали.
  • Течь масла: износ, потеря эластичности сальников — заменить сальники.

КПП с делителем на КамАЗе: устройство и принципы использования

КПП 14 — самые простые пятиступенчатые трехходовые, имеют ручное управление, синхронизаторы. Наиболее часто встречаются на самосвалах, тягачах, работающих без больших прицепов.

Модель 15 — модернизированная четырнадцатая версия плюс делитель, удваивающий количество передач до десяти.

Механизм коробок передач нуждается в постоянном обслуживании, уходе. Старые запчасти иногда просто не имеет смысла ремонтировать при обилии новых отечественных аналогов. Поэтому перебирая самостоятельно механизмы, лучше заменять старые детали новыми, также следить, делают ли то же самое специалисты сервиса. Поломки возникают в результате различных причин, поэтому очень важно понимать систему работы КПП тягача, чтобы облегчить нагрузку на двигатель, ведь некорректная работа передач влечет за собой целый спектр проблем, связанных с остальным бортовым оборудованием, превращающим простой выход из строя КПП в тотальную поломку.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] => КПП – коробка переключения передач – неотъемлемая часть любого автомобиля. Она изменяет крутящий момент мотора, переключая последующую передачу момента на рабочие мосты двигателя. [~PREVIEW_TEXT] => КПП – коробка переключения передач – неотъемлемая часть любого автомобиля. Она изменяет крутящий момент мотора, переключая последующую передачу момента на рабочие мосты двигателя. [PREVIEW_TEXT_TYPE] => text [~PREVIEW_TEXT_TYPE] => text [DETAIL_PICTURE] => Array ( [ID] => 8251 [TIMESTAMP_X] => 09.04.2019 13:03:04 [MODULE_ID] => iblock [HEIGHT] => 480 [WIDTH] => 930 [FILE_SIZE] => 83993 [CONTENT_TYPE] => image/jpeg [SUBDIR] => iblock/bfc [FILE_NAME] => bfc1cb133d1c726e96bd600a5e8a3a33.jpg [ORIGINAL_NAME] => kpp-kamaz.jpg [DESCRIPTION] => [HANDLER_ID] => [EXTERNAL_ID] => beb416fef90341809ca3babab2167678 [~src] => [SRC] => /upload/iblock/bfc/bfc1cb133d1c726e96bd600a5e8a3a33.jpg [UNSAFE_SRC] => /upload/iblock/bfc/bfc1cb133d1c726e96bd600a5e8a3a33.jpg [SAFE_SRC] => /upload/iblock/bfc/bfc1cb133d1c726e96bd600a5e8a3a33.jpg [ALT] => Ремонт КПП Камаз [TITLE] => Ремонт КПП Камаз ) [~DETAIL_PICTURE] => 8251 [TIMESTAMP_X] => 09.04.2019 13:03:04 [~TIMESTAMP_X] => 09.04.2019 13:03:04 [ACTIVE_FROM] => 26.02.2019 03:08:00 [~ACTIVE_FROM] => 26.02.2019 03:08:00 [LIST_PAGE_URL] => /press/articles/ [~LIST_PAGE_URL] => /press/articles/ [DETAIL_PAGE_URL] => /press/articles/remont-kpp-kamaz/ [~DETAIL_PAGE_URL] => /press/articles/remont-kpp-kamaz/ [LANG_DIR] => / [~LANG_DIR] => / [CODE] => remont-kpp-kamaz [~CODE] => remont-kpp-kamaz [EXTERNAL_ID] => 508487485 [~EXTERNAL_ID] => 508487485 [IBLOCK_TYPE_ID] => content [~IBLOCK_TYPE_ID] => content [IBLOCK_CODE] => articles [~IBLOCK_CODE] => articles [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s1 [~LID] => s1 [NAV_RESULT] => [DISPLAY_ACTIVE_FROM] => 26.02.2019 [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Ремонт КПП Камаз [SECTION_META_KEYWORDS] => Ремонт КПП Камаз [SECTION_META_DESCRIPTION] => Ремонт КПП Камаз [SECTION_PAGE_TITLE] => Ремонт КПП Камаз [ELEMENT_META_KEYWORDS] => Ремонт КПП Камаз [ELEMENT_PAGE_TITLE] => Ремонт КПП Камаз [SECTION_PICTURE_FILE_ALT] => Ремонт КПП Камаз [SECTION_PICTURE_FILE_TITLE] => Ремонт КПП Камаз [SECTION_DETAIL_PICTURE_FILE_ALT] => Ремонт КПП Камаз [SECTION_DETAIL_PICTURE_FILE_TITLE] => Ремонт КПП Камаз [ELEMENT_PREVIEW_PICTURE_FILE_ALT] => Ремонт КПП Камаз [ELEMENT_PREVIEW_PICTURE_FILE_TITLE] => Ремонт КПП Камаз [ELEMENT_DETAIL_PICTURE_FILE_ALT] => Ремонт КПП Камаз [ELEMENT_DETAIL_PICTURE_FILE_TITLE] => Ремонт КПП Камаз [ELEMENT_META_TITLE] => ремонт кпп Камаз - ремонт коробки передач Камаз в Техническом центре ОРЕХ в г. Балашиха Московской области [ELEMENT_META_DESCRIPTION] => ремонт кпп Камаз - ремонт коробки передач Камаз в Техническом центре ОРЕХ в г. Балашиха Московской области. Ремонт большегрузной техники и продажа запчастей для грузовых автомобилей всех марок. Тел. +7 (495) 741-66-135 ) [FIELDS] => Array ( [DATE_ACTIVE_FROM] => 26.02.2019 03:08:00 ) [DISPLAY_PROPERTIES] => Array ( ) [IBLOCK] => Array ( [ID] => 33 [~ID] => 33 [TIMESTAMP_X] => 05.03.2019 16:17:37 [~TIMESTAMP_X] => 05.03.2019 16:17:37 [IBLOCK_TYPE_ID] => content [~IBLOCK_TYPE_ID] => content [LID] => s1 [~LID] => s1 [CODE] => articles [~CODE] => articles [NAME] => Статьи [~NAME] => Статьи [ACTIVE] => Y [~ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [LIST_PAGE_URL] => /press/articles/ [~LIST_PAGE_URL] => /press/articles/ [DETAIL_PAGE_URL] => #SITE_DIR#press/articles/#ELEMENT_CODE#/ [~DETAIL_PAGE_URL] => #SITE_DIR#press/articles/#ELEMENT_CODE#/ [SECTION_PAGE_URL] => [~SECTION_PAGE_URL] => [CANONICAL_PAGE_URL] => [~CANONICAL_PAGE_URL] => [PICTURE] => [~PICTURE] => [DESCRIPTION] => [~DESCRIPTION] => [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [RSS_TTL] => 24 [~RSS_TTL] => 24 [RSS_ACTIVE] => N [~RSS_ACTIVE] => N [RSS_FILE_ACTIVE] => N [~RSS_FILE_ACTIVE] => N [RSS_FILE_LIMIT] => 10 [~RSS_FILE_LIMIT] => 10 [RSS_FILE_DAYS] => 7 [~RSS_FILE_DAYS] => 7 [RSS_YANDEX_ACTIVE] => N [~RSS_YANDEX_ACTIVE] => N [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [INDEX_ELEMENT] => Y [~INDEX_ELEMENT] => Y [INDEX_SECTION] => Y [~INDEX_SECTION] => Y [WORKFLOW] => N [~WORKFLOW] => N [BIZPROC] => N [~BIZPROC] => N [SECTION_CHOOSER] => L [~SECTION_CHOOSER] => L [LIST_MODE] => [~LIST_MODE] => [RIGHTS_MODE] => S [~RIGHTS_MODE] => S [SECTION_PROPERTY] => N [~SECTION_PROPERTY] => N [PROPERTY_INDEX] => N [~PROPERTY_INDEX] => N [VERSION] => 2 [~VERSION] => 2 [LAST_CONV_ELEMENT] => 0 [~LAST_CONV_ELEMENT] => 0 [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [EDIT_FILE_BEFORE] => [~EDIT_FILE_BEFORE] => [EDIT_FILE_AFTER] => [~EDIT_FILE_AFTER] => [SECTIONS_NAME] => Разделы [~SECTIONS_NAME] => Разделы [SECTION_NAME] => Раздел [~SECTION_NAME] => Раздел [ELEMENTS_NAME] => Элементы [~ELEMENTS_NAME] => Элементы [ELEMENT_NAME] => Элемент [~ELEMENT_NAME] => Элемент [EXTERNAL_ID] => [~EXTERNAL_ID] => [LANG_DIR] => / [~LANG_DIR] => / [SERVER_NAME] => www.opex.ru [~SERVER_NAME] => www.opex.ru ) [SECTION] => Array ( [PATH] => Array ( ) ) [SECTION_URL] => [META_TAGS] => Array ( [TITLE] => Ремонт КПП Камаз [ELEMENT_CHAIN] => Ремонт КПП Камаз [BROWSER_TITLE] => ремонт кпп Камаз - ремонт коробки передач Камаз в Техническом центре ОРЕХ в г. Балашиха Московской области [KEYWORDS] => Ремонт КПП Камаз [DESCRIPTION] => ремонт кпп Камаз - ремонт коробки передач Камаз в Техническом центре ОРЕХ в г. Балашиха Московской области. Ремонт большегрузной техники и продажа запчастей для грузовых автомобилей всех марок. Тел. +7 (495) 741-66-135 ) [IMAGES] => Array ( [0] => Array ( [ID] => 8251 [TIMESTAMP_X] => 09.04.2019 13:03:04 [MODULE_ID] => iblock [HEIGHT] => 480 [WIDTH] => 930 [FILE_SIZE] => 83993 [CONTENT_TYPE] => image/jpeg [SUBDIR] => iblock/bfc [FILE_NAME] => bfc1cb133d1c726e96bd600a5e8a3a33.jpg [ORIGINAL_NAME] => kpp-kamaz.jpg [DESCRIPTION] => [HANDLER_ID] => [EXTERNAL_ID] => beb416fef90341809ca3babab2167678 [~src] => [SRC] => /upload/iblock/bfc/bfc1cb133d1c726e96bd600a5e8a3a33.jpg [UNSAFE_SRC] => /upload/iblock/bfc/bfc1cb133d1c726e96bd600a5e8a3a33.jpg [SAFE_SRC] => /upload/iblock/bfc/bfc1cb133d1c726e96bd600a5e8a3a33.jpg [ALT] => Ремонт КПП Камаз [TITLE] => Ремонт КПП Камаз [TMB] => Array ( [SRC] => /upload/resize_cache/iblock/bfc/400_300_1/bfc1cb133d1c726e96bd600a5e8a3a33.jpg [WIDTH] => 0 [HEIGHT] => 0 [SIZE] => ) ) ) [FILES] => Array ( ) [VIDEO] => Array ( ) [LINKS] => Array ( ) [BUTTON] => Array ( [SHOW_BUTTON] => [BUTTON_ACTION] => [BUTTON_LINK] => [BUTTON_TARGET] => [BUTTON_JS_CLASS] => [BUTTON_TITLE] => ) )

КПП — коробка переключения передач — неотъемлемая часть любого автомобиля. Она изменяет крутящий момент мотора, переключая последующую передачу момента на рабочие мосты двигателя. Автомобили марки КАМАЗ, сконструированные в Татарстане, имеют достаточно мощный силовой агрегат, очень эффективный, долговечный. Характерная черта КПП КАМАЗа — наличие делителя, способствующего широкому диапазону тяговых характеристик, позволяющих «тащить» большие грузы на подъем.

КПП на Камаз с делителем — ремонт, обслуживание

Любая техника нуждается в постоянном регулярном обслуживании, поддерживающем постоянную работоспособность механизмов. КПП — обслуживаемая деталь, при чем обслуживание можно совершать самостоятельно ввиду несложного конструирования механизмов отечественных автомобилей. Однако поломки бывают различными, поэтому если дело коснулось ремонта, конечно, стоит обратиться к специалистам. Коробка переключения Камаза имеет свои индивидуальные особенности, которые мы разберем ниже.

Устройство коробки на КАМАЗах

Коробка ПП Камаза технически, конструкционно идентична кпп других тягачей, однако имеет свои технические вариации. Наиболее удачными типами коробок считаются модели номеров 14, 15. Особенности конструкции заключаются в наличии сразу нескольких валов: промежуточного, ведомого, ведущего. Все валы обеспечивают наибольший возможный крутящий момент, соответственно, лучшую тягу в сложных условиях движения. Каждый вал оснащен своими шестеренками, синхронизаторами, обеспечивающими движение вперед. Шестеренки передачи, отвечающие за движение назад, устанавливаются отдельным блоком. Верхняя часть коробки оснащена отдельным блоком механизма переключения скоростей.

Как обслуживать КПП на КАМАЗе

Любой механизм автомобиля служит дольше, если его своевременно обслуживать. Данные работы вполне можно осуществлять штатно самостоятельно. Как правило, достаточно просто регулировать привод переключения скоростей, иногда разбалтывающийся, контролировать уровень зазора клапана активации двигателя, периодически заменять масло коробки ПП.

Замена масла может регулироваться временными рамками, либо километражем. Таким образом, замена масла коробки ПП производится ежегодно, однако «накатывать» более 90 тысяч километров без замены не рекомендуется. Учитывая специфику работы межгорода, которая чаще всего присуща тягачам, ориентиром замены масла первоочередно является километраж. Если тягач работает на пределе своих технических возможностей, например, на карьерных работах, в условиях сложной стройки, на горной местности, масло КПП меняется чаще. Как правило, производители акцентируют внимание на данных моментах. Словом, важны условия эксплуатации, модель коробки, технические особенности тягача.

Уровень масла проверяют на коробке горловины специальным указателем. Данный вариант характерен для коробок маркировок 14, 15. Есть отдельные модификации КПП с индексами 161 и ZF, работающие немного иначе. Уровень масла проверяется на корпусе коробки. Первая заправка составляет примерно 9 литров масла, последующая — восемь.

Обычно масло на автомобилях меняют «на холодный» двигатель, однако Камазы обслуживаются немного иначе. Двигатель прогревают до рабочей температуры, именно в данном состоянии масло имеет нужную консистенцию, низкую вязкость. Внизу коробки расположено специальное отверстие для слива отработанного масла, если модель коробки 161, придется дополнительно вывернуть масляной фильтр.

Поломки КПП на КАМАЗах

Считается, что существуют «неубиваемые» машины. Камазы используются очень много лет, при чем зачастую встречаются вполне рабочие первые модификации. Обновлений тягач претерпел немного, в основном рестайлинговые изменения, без дополнительных особых механических вмешательств. Иногда слишком агрессивная эксплуатация, чрезмерные нагрузки дают свои результаты, детали выходят из строя раньше, чем должны. Однако благодаря простоте конструкции, данный вопрос легко решается простой заменой необходимых расходников в срок. Благо отсутствие сложных компьютерных механизмов позволяет самостоятельно решать вопросы замены деталей, прочистки агрегатов.

Наиболее распространенная проблема КПП Камаза — нарушенные регулировки узлов коробки. Почувствовать такое отклонение просто: передача будет автоматически выключаться, либо возникнут трудности с переключением скоростей. Оба варианта крайне опасны, могут повлиять на безопасность движения. Простая регулировка позволит вернуть механизмы в текущее положение, решив данным образом проблему.

Устройство делителя КПП автомобилей КАМАЗ

Делитель — дополнительный одноступчатый редуктор, увеличивающий количество передач вдвое, управляется пневматикой. Ставится на грузовиках, эксплуатируемых в тяжелых условиях, если обычного количества недостаточно. Например, водитель понимает, что на четвертой передаче двигатель работает запредельно, перегружен, однако если переключиться в третью, обороты будут слишком велики, двигатель «перекрутится». Переключив рычажок пневматики, получится промежуточное передаточное число трансмиссии. Некоторые тягачи идут с прямой и повышенной передачей. Прямая хороша, когда авто идет обычным ходом, повышенная, если нужно отбуксировать, взять груз больше допущенного, подняться в гору. Переключается делитель «флажком», находящимся на рычаге переключения. Он соединен тросиком с газораспределителем. Чтобы перебрать самостоятельно КПП, лучше иметь схему составных частей, либо обратиться на специализированный сервис. Перечислим основные составляющие делителя, с которыми придется столкнуться в случае самостоятельного ремонта.

  • Шестерни — две штуки.
  • Обе стороны блокируют синхронизаторные кольца.
  • Фиксация производится синхронизаторной муфтой с зубчиками.
  • Наличие двух типов валов.
  • Вилка переключения скоростей, вилочный валик, рычаг.
  • Непосредственно корпус.

Ремонт делителя КПП автомобилей КАМАЗ

Вообще рассматриваемый агрегат может обойтись без специализированного обслуживания, если периодически устанавливать, регулировать рекомендуемый производителем ход переключения передач, своевременно регулировать зазор клапана включения делителя. Данные регламенты всегда прописываются в правилах эксплуатации производителя по ремонту грузовика. Любые регулировки производятся в пневмо-системе при нормальном давлении воздуха, правильно отрегулированном сцеплении. Если подошел срок ремонта, существует следующий алгоритм выполнения данных работ:

  • Снимается воздушный переключатель, раскручивается, расстопоряются крепежные болты, вынимается валик, после чего демонтируется вилка переключения скоростей, иначе высвободить ее будет невозможно.
  • Производится демонтаж синхронизатора.
  • На выжимном клапане синхронно снимаются вал с вилкой.
  • Крышка заднего подшипника первичного вала удерживается крепежами, которые нужно раскрутить. Ослабленные крепежи позволят убрать крышку.
  • На ведущей шестеренке совмещаем зубчики второго вала, вырез, таким образом демонтируем вал.
  • Промежуточный вал имеет специальные резьбовые отверстия, помогающие быстро демонтировать крышку подшипника.
  • Опорная подшипниковая шайба закреплена крепежами, их нужно раскрутить, расстопорить. Таким же образом демонтируется роликовый подшипник: раскручиваются крепежи, снимается стакан (снимаются вместе).
  • Выбиваем вал деревянным брусом (если бить молотком, можно повредить деталь), вынимаем подшипник из корпуса.
  • Первичный вал, который осталось разобрать, прочно сидит на стяжной гайке, имеющей левостороннюю резьбу, поэтому понадобятся тиски.
  • Чтобы собрать детали обратно, нужно действовать в прямо противоположной последовательности.

Разобрав делитель, выявляются дефектные детали, подлежащие ремонту либо замене. Чтобы ремонт не превращался в ежемесячную рутину, лучше использовать оригинальные запчасти, заменять дефектные новыми. Приобрести оригинальные запчасти на отечественные автомобили очень просто, стоимость их невысока, поставки производятся гораздо быстрее, нежели поставки из Китая.

Коробка ПП

В Камазах пятиступенчатая коробка ПП, переключающаяся нажатием сцепления, перемещением рычага в нужное положение. Ввиду большого веса самого тягача, переход на передачи происходит несколькими этапами. Коробка ПП имеет повышенный режим В, пониженный режим Н. Логика создания двух режимов проста: мотор тяжеловесной фуры должен работать без сверхъестественных нагрузок, если таковые случаются, просто активно работать на холостом ходу. Дизельные коробки (собственно все Камазы работают на дизеле), переключаются посредством следующей формулы: 1B — 2B — 3B — 4H — 4B — 5H — 5B.

Делитель с управлением в сборе КамАЗ-5320

Коробка ПП Камазов бывает пяти или десятиступенчатой. Делитель рассчитан на работу высших, низших передач, поэтому получается целых десять передач переднего хода, две — заднего. Он повышает тягу машины, делает управление легче, позволяет реже переключать скорости рычагом.

Делитель модели 5320 имеет промежуточные валы, шестерни, подшипники, синхронизаторы, блоки шестерен заднего хода, верхнюю крышку коробки, непосредственно механизм переключения.

КПП на КАМАЗ с делителем — ремонт и обслуживание

Чтобы выявить проблему делителя, нужно «слышать» машину, чувствовать возможные сбои.

  • Передачи перестают включаться штатно: заедают поршеньки воздухораспределителя, изнашиваются толкатели синхронизатора. Нужно разобрать воздухораспределитель, смазать смазкой №158, заменить толкатели, отрегулировать редукционный клапан.
  • Сильные удары во время переключения скоростей, возможно звонкий шум: просто повышается давление пневмосистемы управления — следует произвести регулировку редукционного клапана.
  • Основная коробка заедает, передачи барахлят: разрушение подшипников шестерен вторичного вала — заменить подшипники.
  • Повышенный шум КПП: нарушена регулировка дистанционного привода управления — отрегулировать привод, заменить изношенные детали.
  • Течь масла: износ, потеря эластичности сальников — заменить сальники.

КПП с делителем на КамАЗе: устройство и принципы использования

КПП 14 — самые простые пятиступенчатые трехходовые, имеют ручное управление, синхронизаторы. Наиболее часто встречаются на самосвалах, тягачах, работающих без больших прицепов.

Модель 15 — модернизированная четырнадцатая версия плюс делитель, удваивающий количество передач до десяти.

Механизм коробок передач нуждается в постоянном обслуживании, уходе. Старые запчасти иногда просто не имеет смысла ремонтировать при обилии новых отечественных аналогов. Поэтому перебирая самостоятельно механизмы, лучше заменять старые детали новыми, также следить, делают ли то же самое специалисты сервиса. Поломки возникают в результате различных причин, поэтому очень важно понимать систему работы КПП тягача, чтобы облегчить нагрузку на двигатель, ведь некорректная работа передач влечет за собой целый спектр проблем, связанных с остальным бортовым оборудованием, превращающим простой выход из строя КПП в тотальную поломку.
