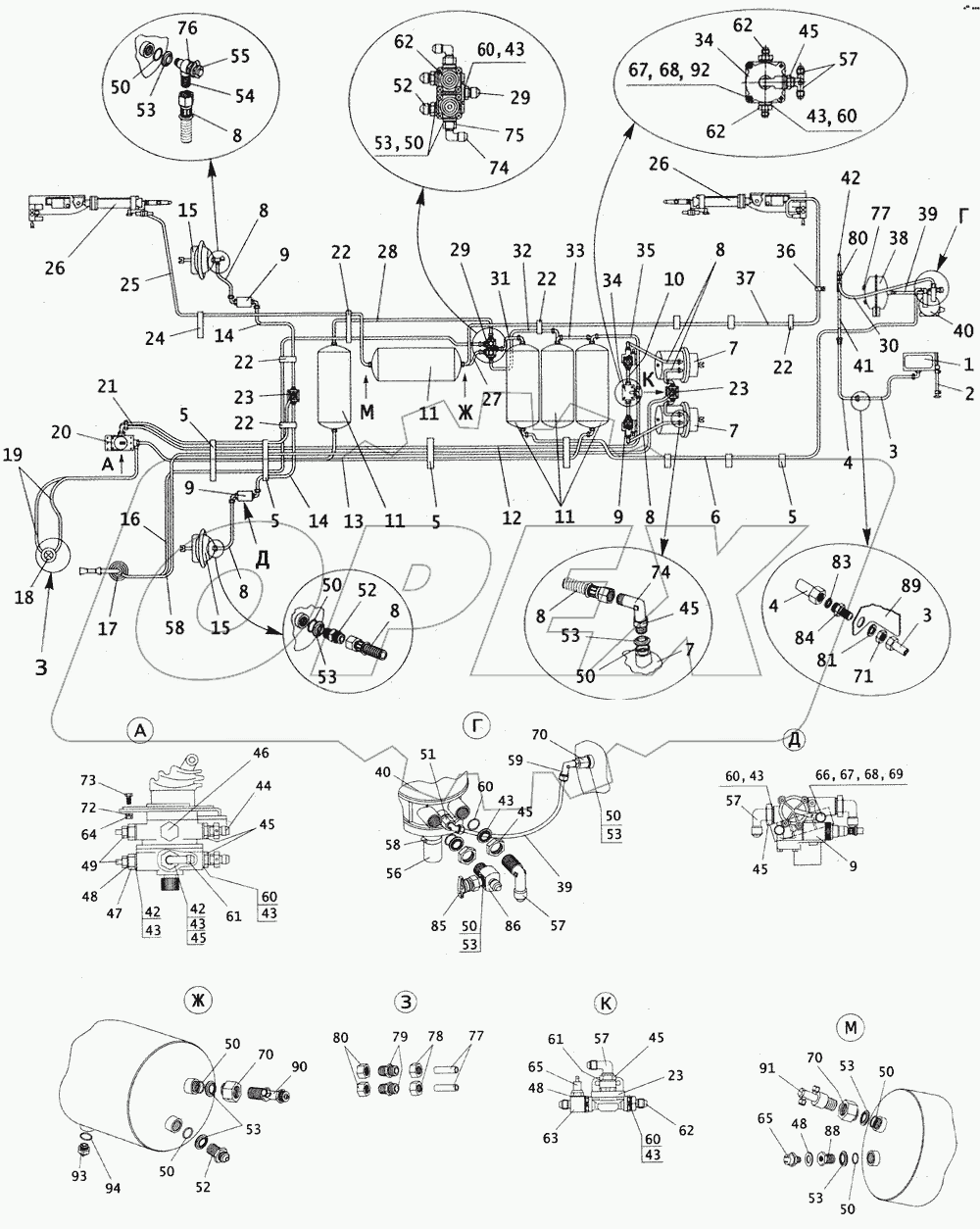

Автокаталог — Схема пневматической системы тормозов с пневмоаппаратами ПАЗ-4230 - 4230-01, ПАЗ 4230-03 (102)
| Масштаб,%: |  |
 |
 |
|
1% | 300% |
№
Номер детали
Наименование детали
Каталог
Компрессор (5335-3509012-10)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
5335
Группа
Тормоза
Подгруппа
Компрессор пневмотормозов
Порядковый номер детали
012
Дополнительно
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
Шланг подвода воздуха к компрессору (4230-3509276)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
4230
Группа
Тормоза
Подгруппа
Компрессор пневмотормозов
Порядковый номер детали
276
Трубка от компрессора до шланга (4230-3552245)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
4230
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
245
Шланг в сборе (6520-3506060-13П50)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
6520
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
060
Дополнительно
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
Болт М6х16 (201418-П29)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
21
22
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Гайка М6 (250508-П29)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
26
Примечание
23
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Шайба 6 (252134-П29)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
15
160
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Уплотнитель трубопроводов (3205-3552011)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
26
26
Модель
3205
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
011
Кронштейн крепления трубок (4230-3552134)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
13
13
Модель
4230
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
134
Трубка от воздухоосушителя до конденсационного баллона (4230-3552212)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
4230
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
212
Камера тормозная с пружинным энергоаккумулятором в сборе (тип 24/24) (100-3519200-10)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
2
2
Модель
100
Группа
Тормоза
Подгруппа
Камеры пневмотормозов
Порядковый номер детали
200
Дополнительно
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
Шланг тормозной (32053-3552250-30/РВ10464.4910/600)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
6
6
Модель
32053
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
250
Дополнительно
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
Модулятор давления (265 351 101)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
2
2
Трубка от ускорительного клапана до модулятора (4230-3552196)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
2
2
Модель
4230
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
196
Прокладка воздушного баллона (3205-3513084)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
10
10
Модель
3205
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
084
Хомут крепления баллона (3205-3513086)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
4
4
Модель
3205
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
086
Хомут баллонов конденсационного, задних тормозов и стояночного тормоза (4230-3512085)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
4230
Группа
Тормоза
Подгруппа
Регулятор давления
Порядковый номер детали
085
Баллон воздушный (4230-3513015)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
3
3
Модель
4230
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
015
Трубка от тормозного крана до клапана ускорительного (4230-3552164)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
4230
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
164
Трубка от баллона переднего контура к тормозному крану (4230-3552168)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
4230
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
168
Трубка от модулятора до клапана быстрого оттормаживания переднего (4230-3552176)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
2
2
Модель
4230
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
176
Тормозная камера тип 24 в сборе (100-3519210)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
2
2
Модель
100
Группа
Тормоза
Подгруппа
Камеры пневмотормозов
Порядковый номер детали
210
Трубка от 4-контурного клапана до крана стояночного тормоза (4230-3552184)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
4230
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
184
Кран стояночного тормоза с ручным управлением в сборе (100-3537010)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
100
Группа
Тормоза
Подгруппа
Краны тормозные с ручным управлением
Порядковый номер детали
010
Указатель давления воздуха (манометр) в сборе (21.3830)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Трубка от тормозного крана к манометру (4230-3552170)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
2
2
Модель
4230
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
170
Кран тормозной двухсекционный (100-3514008/100-3511408-01)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
100
Группа
Тормоза
Подгруппа
Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали
008
Дополнительно
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
Трубка от тормозного крана до клапана быстрого оттормаживания переднего (4230-3552162)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
4230
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
162
Уплотнитель трубопроводов (3205-3552014)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
14
14
Модель
3205
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
014
Кронштейн крепления трубок (3205-3552135)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
7
7
Модель
3205
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
135
Клапан быстрого оттормаживания (100-3518110)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
2
2
Модель
100
Группа
Тормоза
Подгруппа
Клапан ускорительный пневмотормозов
Порядковый номер детали
110
Уплотнитель трубопроводов (3205-3552015)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
14
14
Модель
3205
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
015
Кронштейн крепления трубок (3205-3552126)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
7
7
Модель
3205
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
126
Трубка от дверного баллона к механизму открывания дверей переднему (4230-3552160)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
4230
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
160
Привод дверей ППДТС-1-1-50-125-ВЗ-24-01 (9У2.952.053)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
2
2
Привод дверей ППДТС-1-1-50-125-У33А-24-01 (9У2.952.054)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
2
2
Трубка от 4-контурного клапана до баллона дверей (4230-3552188)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
4230
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
188
Трубка от 4-контурного клапана до баллона переднего контура (4230-3552186)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
4230
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
186
Клапан защитный 4-х контурный в сборе (3205-3515400-10)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
3205
Группа
Тормоза
Подгруппа
Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали
400
Дополнительно
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
Трубка от охладителя до воздухоосушителя (4230-3552240)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
4230
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
240
Трубка от 4-контурного клапана до конденсационного баллона (4230-3552190)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
4230
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
190
Трубка от 4-контурного клапана до баллона заднего контура (4230-3552192)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
4230
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
192
Трубка баллонов заднего контура (4230-3552218)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
4230
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
218
Клапан ускорительный (100-3518010/11.3518010-10)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
100
Группа
Тормоза
Подгруппа
Клапан ускорительный пневмотормозов
Порядковый номер детали
010
Дополнительно
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
Трубка от баллона заднего контура до клапана ускорительного (4230-3552194)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
4230
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
194
Болт М6х16 (201418-П29)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
21
22
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Шайба 6 (252134-П29)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
15
16
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Хомут крепления трубок (3205-3506038)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
2
3
Модель
3205
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
038
Трубка от дверного баллона к механизму открывания дверей заднему (4230-3552208)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
4230
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
208
Баллон регенерационный (3205-3511111)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
3205
Группа
Тормоза
Подгруппа
3511
Порядковый номер детали
111
Трубка от регенерационного баллона до воздухоосушителя (4230-3552210)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
4230
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
210
Воздухоосушитель (LА6210)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Охладитель (4230-3511048-10)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
4230
Группа
Тормоза
Подгруппа
3511
Порядковый номер детали
048
Дополнительно
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
Охладитель (4230-3511050)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
4230
Группа
Тормоза
Подгруппа
3511
Порядковый номер детали
050
Шайба (32053-3552318)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
8
8
Модель
32053
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
318
Тройник манометра (4230-3552150)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
2
2
Модель
4230
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
150
Гайка угольника (32053-3552322)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
4
4
Модель
32053
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
322
Заглушка (3205-3514152)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
2
2
Модель
3205
Группа
Тормоза
Подгруппа
Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали
152
Переходник (3205-3514153)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
2
2
Модель
3205
Группа
Тормоза
Подгруппа
Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали
153
Прокладка (672-3506013)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
2
2
Модель
672
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
013
Датчик включения сигналов торможения (2802.3829)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
2
2
Кольцо уплотнительное (017-021-25-2-2)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
4
4
Кольцо уплотнительное (3205-3400016)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
4
4
Модель
3205
Группа
Управление рулевое
Подгруппа
Управление рулевое в сборе
Порядковый номер детали
016
Переходник осушителя (4230-3511027)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
4230
Группа
Тормоза
Подгруппа
3511
Порядковый номер детали
027
Штуцер ввертной (32053-3552279)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
32053
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
279
Шайба (32053-3552295)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
3
3
Модель
32053
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
295
Тройник клапана контрольного вывода (32053-3552280-01)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
2
2
Модель
32053
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
280
Клапан контрольного вывода (100-3515310-10)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
2
2
Модель
100
Группа
Тормоза
Подгруппа
Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали
310
Дополнительно
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
Шланг отвода воздуха (4230-3509300)
Дополнительная информация
Модель
4230
Группа
Тормоза
Подгруппа
Компрессор пневмотормозов
Порядковый номер детали
300
Штуцер угловой (32053-3552324-01)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
32053
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
324
Хомут червячный (ТОRRО.S30-45/9С7W1/АВА32-44/9С7-W)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Фитинг угловой (S6520.6-1/8)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
2
2
Примечание
24
Кольцо уплотнительное (019-023-25-2-2)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
3
3
Кольцо уплотнительное (3205-3405188)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
3
3
Модель
3205
Группа
Управление рулевое
Подгруппа
Цилиндр силовой гидроусилителя
Порядковый номер детали
188
Штуцер угловой (32053-3552324-01)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
2
2
Модель
32053
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
324
Штуцер ввертной (32053-3552312)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
32053
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
312
Тройник датчика аварийного давления воздуха (32053-3552304)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
32053
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
304
Гайка М10 (250512-П29)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
4
4
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Датчик аварийного давления воздуха (2702.3829)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
3
3
БолтМ8х80 (200275-П29)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
4
4
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Гайка М8 (250510-П29)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
4
4
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Шайба 8 (252135-П29)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
4
4
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Шайба 8 (252005-П29)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
4
4
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Переходник (4230-3513027)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
4230
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
027
Гайка М18х1,5-6Н ОСТ 37.001.124-93 (250638-П29)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
2
2
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Шайба 10 пружинная (252136-П29)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
4
4
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Болт М10х28 (201498-П29)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
4
4
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Штуцер угловой (32053-3552296-01)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
2
2
Модель
32053
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
296
Гайка М16 (250636-П29)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
2
2
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Прокладка (32053-3552282)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
3
3
Модель
32053
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
282
Пробка баллона регенерационного (4230-3513050)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
3
3
Модель
4230
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
050
Гайка (20.3830013)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
2
2
Модель
20
Группа
Приборы
Подгруппа
Манометры
Порядковый номер детали
013
Штуцер (3205-6505201)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
4
4
Модель
3205
Группа
Замок центральный
Подгруппа
6505
Порядковый номер детали
201
Проходник прямой (3205-3552182)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
2
2
Модель
3205
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
182
Шайба 18Л (252160-П29)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
2
2
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Клапан в сборе (9У6.453.015)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Прокладка (3205-3509515)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
2
2
Модель
3205
Группа
Тормоза
Подгруппа
Компрессор пневмотормозов
Порядковый номер детали
515
Штуцер (4230-3552250)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
2
2
Модель
4230
Группа
Тормоза
Подгруппа
Трубопровод (гидровакуумного) усилителя
Порядковый номер детали
250
Клапан контрольного вывода (100-3515310-10)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
100
Группа
Тормоза
Подгруппа
Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали
310
Дополнительно
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
Тройник клапана накачки шин (4230-3513095)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
4230
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
095
Переходник (4230-3513027)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
3
3
Модель
4230
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
027
Переходник (4230-3513026)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
4230
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
026
Кронштейн крепления шланга (4230-3506030-10)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
1
1
Модель
4230
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
030
Дополнительно
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
Штуцер воздушного баллона дверей (9У6.454.006-01)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
2
2
Клапан в сборе (9У6.453.015)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
2
2
Штуцер (МД06-001)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
2
2
Примечание
67
Болт М8х60 (201470-П29)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
2
2
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Клапан сброса конденсата (3205-3515070)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
5
5
Модель
3205
Группа
Тормоза
Подгруппа
Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали
070
Шток клапана (3205-3515072)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
5
5
Модель
3205
Группа
Тормоза
Подгруппа
Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали
072
Корпус клапана (3205-3515074)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
5
5
Модель
3205
Группа
Тормоза
Подгруппа
Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали
074
Кольцо эксцентрическое клапана (3205-3515080)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
5
5
Модель
3205
Группа
Тормоза
Подгруппа
Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали
080
Пружина клапана сброса конденсата (3205-3515082)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
5
5
Модель
3205
Группа
Тормоза
Подгруппа
Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали
082
Обойма клапана (3205-3515084-01)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
5
5
Модель
3205
Группа
Тормоза
Подгруппа
Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали
084
Манжета клапана (3205-3515086)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
5
5
Модель
3205
Группа
Тормоза
Подгруппа
Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали
086
Прокладка штуцера (3205-3505024)
Дополнительная информация
Кол-во на ПАЗ 4230-01 2) ПАЗ 4230-03
5
5
Модель
3205
Группа
Тормоза
Подгруппа
Цилиндр главный тормоза (гидротормозов)
Порядковый номер детали
024
