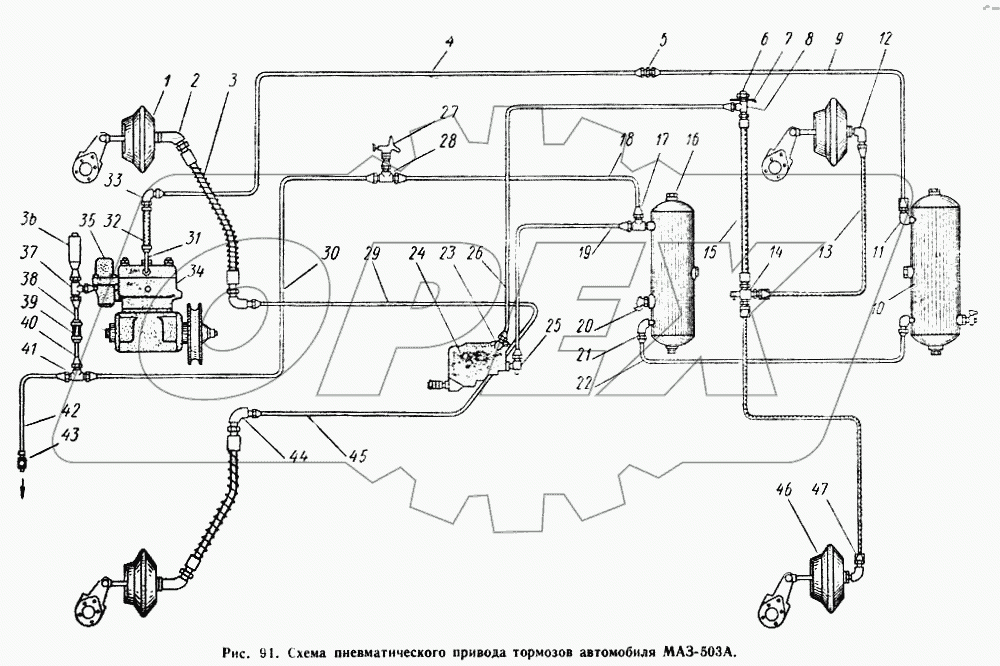

Автокаталог — Схема пневматического привода тормозов автомобиля МАЗ-503А МАЗ-500А - 500А (141)
| Масштаб,%: |  |
 |
 |
|
1% | 300% |
№
Номер детали
Наименование детали
Каталог
Картер компрессора в сборе (130-3509018-Б)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Модель
130
Группа
Тормоза
Подгруппа
Компрессор пневмотормозов
Порядковый номер детали
018
Болт М6х20 (201420-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Болт (201422-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Болт (201424-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
2
2
2
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Гайка М6 (250508-П29)
Дополнительная информация
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Гайка М6 (250508-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
5
5
5
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Гайка (250512-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Гайка (250515-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Гайка (250640-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
2
2
2
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Гайка (250659-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Гайка (250661-П29)
Дополнительная информация
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Шайба (252004-П2)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
2
2
2
Покрытие
фосфатирование и промасливание
Шайба (252037-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
2
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Шайба (252134-П2)
Дополнительная информация
1
Покрытие
фосфатирование и промасливание
Шайба (252134-П2)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Покрытие
фосфатирование и промасливание
Шайба пружинная (252137-П2)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Покрытие
фосфатирование и промасливание
Шайба пружинная (252156-П2)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Покрытие
фосфатирование и промасливание
Шплинт (297575-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
2
2
2
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Пряжка хомутика (297580-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
2
2
2
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Лента стяжная (297582-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
2
2
2
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Угольник конечный (314514-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Гайка соединительная (314708-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
4
4
4
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Муфта конусная (314802-П)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
4
4
4
Покрытие
без покрытия
Скоба воздухопровода (315203-П1)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Покрытие
окраска в черный цвет
Кляммер (315406-П29)
Дополнительная информация
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Кляммер воздухопровода (315407-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Кляммер двойной (315408-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Гайка (374180-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
2
2
2
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Гайка соединительная (379225-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
2
2
2
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Гайка соединительная (379246-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Гайка соединительная (379247-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
2
2
2
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Муфта (379275-П)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
2
2
2
Покрытие
без покрытия
Муфта (379275-П2)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
2
4
2
Покрытие
фосфатирование и промасливание
Муфта (379276-П)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Покрытие
без покрытия
Скоба воздухопровода двойная (379292-П1)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
4
4
4
Покрытие
окраска в черный цвет
Тройник (379549-П29)
Дополнительная информация
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Гайка соединительная (379700-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Ниппель (401507-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
2
2
2
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Ниппель (401520-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
2
2
2
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Ниппель вторичный (401528-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Ниппель (401543-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Хомут (500-1303160)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
2
2
2
Модель
500
Группа
Система охлаждения
Подгруппа
Трубопроводы и шланги системы охлаждения
Порядковый номер детали
160
Хомутик (500-1303161)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
2
2
2
Модель
500
Группа
Система охлаждения
Подгруппа
Трубопроводы и шланги системы охлаждения
Порядковый номер детали
161
Шланг (500-3506064-Б1)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
2
2
2
Модель
500
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
064
Шланг к задним тормозам (500-3506087)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Модель
500
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
087
Манжета шланга обжимная (500-3506092)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
2
2
2
Модель
500
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
092
Манжета обжимная (500-3506095)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
4
4
4
Модель
500
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
095
Шланг к задней тормозной камере (500-3506096-А)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Модель
500
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
096
Пружина (500-3506097)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
2
2
2
Модель
500
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
097
Воздухопровод к регулятору давления со шлангом в сборе (500-3506188)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Модель
500
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
188
Воздухопровод к регулятору давления второй (500-3506190-Б)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Модель
500
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
190
Воздухопровод к регулятору давления первый (500-3506191)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Модель
500
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
191
Воздухопровод к регулятору давления (500-3506192)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Модель
500
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
192
Воздухопровод от компрессора к воздушному баллону (500-3506205)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
Модель
500
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
205
Воздухопровод компрессора нагнетательный первый (500-3506208-Б)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Модель
500
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
208
Воздухопровод к тройнику разбора воздуха (500А-3506250)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Модель
500А
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
250
Воздухопровод от тормозного крана к задним тормозам (500А-3506294)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
Модель
500А
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
294
Воздухопровод от компрессора к воздушному баллону второй (503-3506205)
Дополнительная информация
1
1
Модель
503
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
205
Воздухопровод между воздушными баллонами (503-3506230-Б)
Дополнительная информация
1
Модель
503
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
230
Воздухопровод к передней правой тормозной камере (503-3506284)
Дополнительная информация
1
Модель
503
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
284
Воздухопровод от тормозного крана к передней левой тормозной камере (503-3506285)
Дополнительная информация
1
Модель
503
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
285
Воздухопровод к тройнику регулятора давления (503-3506306)
Дополнительная информация
1
Модель
503
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
306
Воздухопровод от компрессора к воздушному баллону первый (503А-3506179)
Дополнительная информация
1
1
Модель
503А
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
179
Воздухопровод от воздушного баллона к тормозному крану (503А-3506244)
Дополнительная информация
1
Модель
503А
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
244
Воздухопровод от тормозного крана к задним тормозам (503А-3506294)
Дополнительная информация
1
Модель
503А
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
294
Воздухопровод к крану отбора воздуха (503А-3506308)
Дополнительная информация
1
Модель
503А
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
308
Камера тормозная передняя в сборе (500-3519010)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
2
2
2
Модель
500
Группа
Тормоза
Подгруппа
Камеры пневмотормозов
Порядковый номер детали
010
Угольник конечный (379650-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
2
2
2
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Шланг (500-3506060-Б2)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
2
2
2
Модель
500
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
060
Воздухопровод от компрессора к воздушному баллону первый в сборе (503А-3506178)
Дополнительная информация
1
1
Модель
503А
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
178
Ниппель (379501-П29)
Дополнительная информация
1
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Гайка (250512-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Шайба пружинная (252156-П2)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Покрытие
фосфатирование и промасливание
Воздухопровод от тормозного крана к задним тормозам в сборе (500А-3506289)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
Модель
500А
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
289
Тройник шланга задних тормозов (379571-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Воздухопровод от компрессора к воздушному баллону второй в сборе (503-3506183)
Дополнительная информация
1
1
Модель
503
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
183
Баллон воздушный в сборе (500-3513015)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
2
2
2
Модель
500
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
015
Угольник конечный (379051-П29)
Дополнительная информация
1
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Угольник конечный (379053-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
2
2
2
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Шланг (500-3506094-А)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Модель
500
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
094
Тройник подвода воздуха к задним тормозам (500-3506293-Б1)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Модель
500
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
293
Шланг к задним тормозам в сборе (500-3506085-А1)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Модель
500
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
085
Пробка (262507-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
4
6
5
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Тройник воздухопровода (379548-П29)
Дополнительная информация
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Воздухопровод к крану отбора воздуха в сборе (503А-3506307)
Дополнительная информация
1
Модель
503А
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
307
Воздухопровод от воздушного баллона к тормозному крану в сборе (503А-3506243)
Дополнительная информация
1
Модель
503А
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
243
Кран спускной в сборе (201-1307063-А1)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
2
2
2
Модель
201
Группа
Система охлаждения
Подгруппа
Насос водяной
Порядковый номер детали
063
Тройник (379549-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Воздухопровод между воздушными баллонами в сборе (503-3506187-Б)
Дополнительная информация
1
Модель
503
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
187
Угольник конечный (379659-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Кран тормозной в сборе (130Б-3514010)
Дополнительная информация
1
Модель
130Б
Группа
Тормоза
Подгруппа
Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали
010
Тройник (401410-П29)
Дополнительная информация
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Воздухопровод от тормозного крана к задним тормозам в сборе (503А-3506289)
Дополнительная информация
1
Модель
503А
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
289
Кран отбора воздуха в сборе (120-3506350-А1)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Модель
120
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
350
Тройник воздухопровода (379547-П29)
Дополнительная информация
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Воздухопровод к передней тормозной камере в сборе (503-3506282)
Дополнительная информация
1
Модель
503
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
282
Воздухопровод к тройнику регулятора давления в сборе (503-3506305)
Дополнительная информация
1
Модель
503
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
305
Трубка со шлангом (500-3506199-В)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Модель
500
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
199
Шланг компрессора нагнетательный (500-3506210-Б)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Модель
500
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
210
Угольник проходной (379755-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Компрессор в сборе (500-3509015-Б1)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Модель
500
Группа
Тормоза
Подгруппа
Компрессор пневмотормозов
Порядковый номер детали
015
Регулятор давления в сборе (500-3512010)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Модель
500
Группа
Тормоза
Подгруппа
Регулятор давления
Порядковый номер детали
010
Клапан предохранительный в сборе (120-3513050)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Модель
120
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
050
Тройник (379107-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Воздухопровод к регулятору давления первый в сборе (500-3506189)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Модель
500
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
189
Шланг соединительный (500-3506252)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Модель
500
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
252
Воздухопровод к регулятору давления второй (500-3506190)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Модель
500
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
190
Тройник воздухопровода (379586-П29)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Воздухопровод к тройнику разбора воздуха в сборе (500А-3506248)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Модель
500А
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
248
Тройник специальный (379612-П29)
Дополнительная информация
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Ниппель угловой (200-3506078-Б)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
2
2
2
Модель
200
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
078
45
503-3506283
Воздухопровод от тормозного крана к передней левой тормозной камере в сборе . .
Подробнее
Воздухопровод от тормозного крана к передней левой тормозной камере в сборе . . (503-3506283)
Дополнительная информация
1
Модель
503
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
283
Тормозная камера задняя в сборе (500-3519110)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
2
2
2
Модель
500
Группа
Тормоза
Подгруппа
Камеры пневмотормозов
Порядковый номер детали
110
Шланг (500-3506094-А)
Дополнительная информация
Кол-во на МАЗ 500А 2) МАЗ 503А 3) МАЗ 504А
1
1
1
Модель
500
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
094
