Каталог запасных частей к технике Амкодор
Амкодор-208А

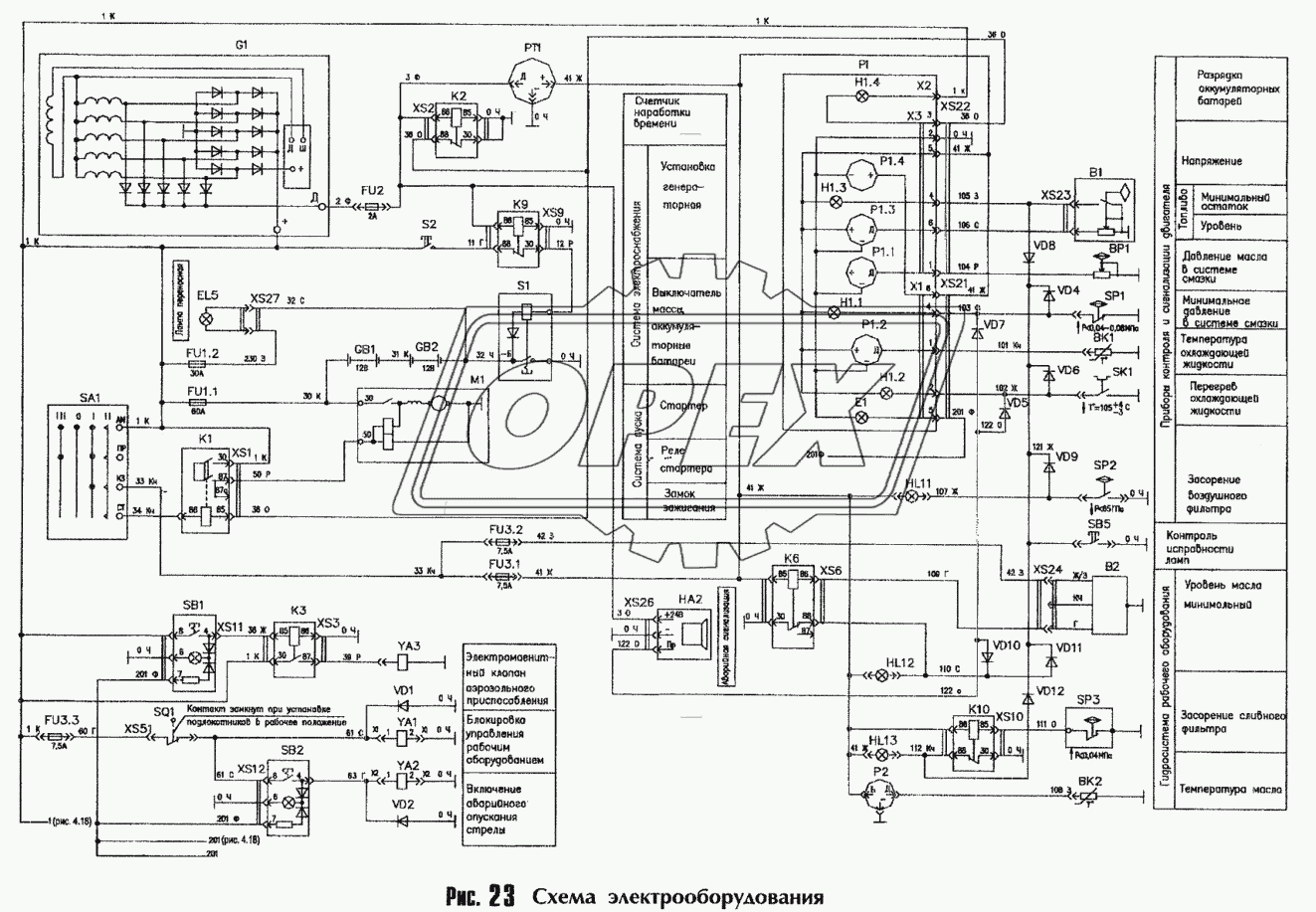

Схема электрооборудования 1

Автокаталог — Схема электрооборудования 1 Амкодор-208А - Амкодор 208А (27)

Точное совпадение

Расширенный поиск

Поиск по автокаталогу

Если вы ищете запчасть по названию или по части заводского номера, просто введите это название или часть номера (например, "Крыло заднее левое" или "8404015") в поле и нажмите кнопку поиска или Enter. Автокаталог выдаст результаты поиска, в которых вы сможете выбрать именно ту позицию, которую искали, и перейти на нужную страницу автокаталога по ссылке.

Имейте в виду, что чем более точно и полно вы будете указывать название или номер, тем более корректными будут и результаты поиска, которые выводятся помарочно, помодельно в алфавитном порядке. Следует понимать, что зачастую одна и та же деталь, например, то же самое "крыло" может использоваться в большом количестве техники, поэтому следует уточнять искомые характеристики, указав, например, дополнительно "заднее", а еще лучше будет сразу указать "левое", так мы еще сузим поиск.

В этом же поле вы можете указать сразу, запчасть к какой именно технике вы ищете. Например, "крыло заднее левое ваз 2110". Так вы получите результат, максимально отвечающий тому, что вы ищете. Если вы точно знаете полный заводской номер запчасти, например "11180-8404015-00", или точное полное название, например, "Гайка М12х1,25-6Н", вы можете установить галочку "точное совпадение", чтобы сократить объем выдаваемых результатов поиска и сделать их более релевантными вашему запросу.

Также вы можете воспользоваться функцией расширенного поиска по автокаталогу, где можете выбрать группу техники, марку и модель, в которых вы ищете ту или иную запчасть.

Реализованный в автокаталоге морфологический поиск позволяет находить различные слова и их словоформы, а также словосочетания, содержащиеся в названиях номенклатуры деталей, вне зависимости от того, в какой последовательности, в каком склонении, падеже, числе вы вводите слова для поиска по ним. Поиск ведется по подстроке.

Желаем удачного поиска!

Ступица с тормозом

Схема электрооборудования 2

Масштаб,%:

300%

№

Номер детали

Наименование детали

Каталог

Датчик сигнализации уровня масла в гидробаке

Подробнее

Автокаталог — Схема электрооборудования 1 Амкодор-208А - Амкодор 208А (27)

Датчик сигнализации уровня масла в гидробаке (B2)

Дополнительная информация

Датчик указателя температуры масла в гидросистеме (BK1)

Дополнительная информация

Датчик указателя температуры охлаждающей жидкости (BK2)

Дополнительная информация

Датчик указателя давления масла в двигателе (BP1)

Дополнительная информация

Лампа подсветки (E1)

Дополнительная информация

Светильник (EL5)

Дополнительная информация

Светильник (EL5)

Дополнительная информация

Блок предохранителей (FU1.1)

Дополнительная информация

Блок предохранителей (FU1.2)

Дополнительная информация

Предохранитель (FU2)

Дополнительная информация

Блок предохранителей (FU3)

Дополнительная информация

Генератор (G1)

Дополнительная информация

Аккумуляторная батарея (GB1)

Дополнительная информация

Аккумуляторная батарея (GB2)

Дополнительная информация

Контрольная лампа аварийного давления (H1.1)

Дополнительная информация

Контрольная лампа резерва топлива (H1.3)

Дополнительная информация

Контрольная лампа разряда батарей (H1.4)

Дополнительная информация

Сигнализатор аварийный (HA2)

Дополнительная информация

Контрольная лампа воздушного фильтра двигателя (HL11)

Дополнительная информация

Контрольная лампа указателя уровня масла в гидросистеме (HL12)

Дополнительная информация

Контрольная лампа засорения масляного фильтра гидросистемы (HL13)

Дополнительная информация

Реле стартера (K1)

Дополнительная информация

Неле блокировки выключения "массы" при работающем двигателе (K10)

Дополнительная информация

Реле включения электромагнитного клапана пускового аэрозольного приспособления (K2)

Дополнительная информация

Реле включения электромагнитного клапана плавающего положения стрелы (K3)

Дополнительная информация

Реле блокировки запуска двигателя по уровню масла в гидробаке (K6)

Дополнительная информация

Реле включения звукового сигнала (K9)

Дополнительная информация

Приемник указателя давления (P1.1)

Дополнительная информация

Приемник указателя температуры (P1.2)

Дополнительная информация

Приемник указателя уровня топлива (P1.3)

Дополнительная информация

Указатель температуры масла в гидросистеме (P2)

Дополнительная информация

Комбинация приборов (PI)

Дополнительная информация

Электрический счетчик времени выработки (PT1)

Дополнительная информация

Дистанционный выключатель массы (S1)

Дополнительная информация

Выключатель "массы" (S2)

Дополнительная информация

Выключатель зажигания (SA1)

Дополнительная информация

Выключатель электромагнитного клапана пускового аэрозольного приспособления (оранжевый) (SB1)

Дополнительная информация

Выключатель плавающего положения стрелы (зеленый) (SB2)

Дополнительная информация

Выключатель исправности контрольных ламп (SB5)

Дополнительная информация

Датчик сигнализатора аварийной температуры охлаждающей жидкости (SK1)
