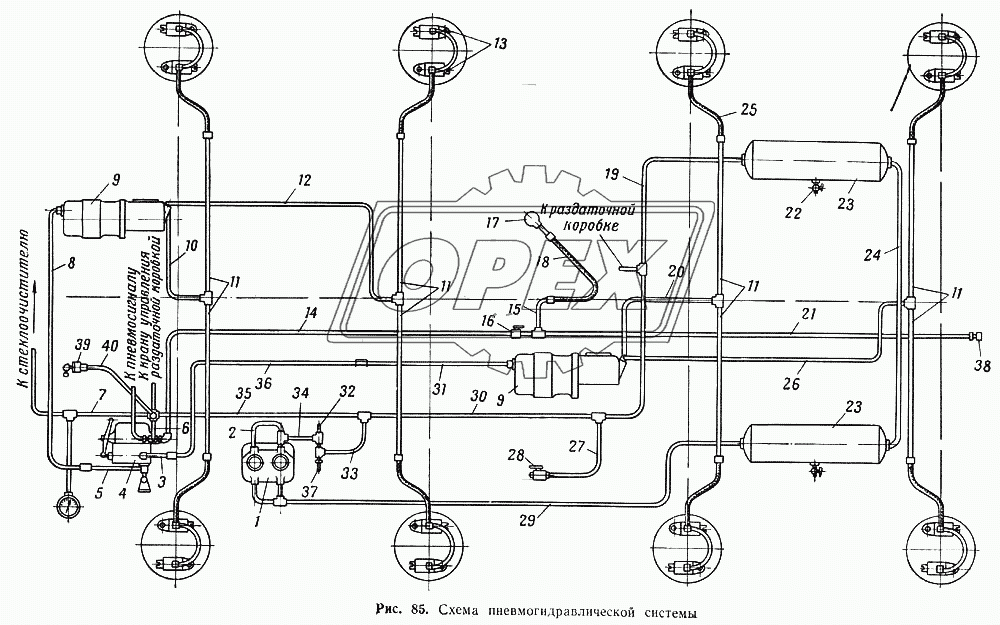

Автокаталог — Схема пневмогидравлической системы МАЗ-537 - 537, 537 А, 537 Г, 537 Д (118)
| Масштаб,%: |  |
 |
 |
|
1% | 300% |
№
Номер детали
Наименование детали
Каталог
Болт (201415-П2)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
8
8
8
8
Покрытие
фосфатирование и промасливание
Болт (201417-П2)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Покрытие
фосфатирование и промасливание
Болт (201418-П2)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
4
4
4
4
Покрытие
фосфатирование и промасливание
Болт (201420-П2)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
17
17
17
17
Покрытие
фосфатирование и промасливание
Болт (201422-П2)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Покрытие
фосфатирование и промасливание
Болт (201424-П2)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Покрытие
фосфатирование и промасливание
Болт (201426-П2)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
8
8
8
8
Покрытие
фосфатирование и промасливание
Болт (201491-П2)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Покрытие
фосфатирование и промасливание
Болт (201497-П2)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
7
7
7
7
Покрытие
фосфатирование и промасливание
Гайка (250508-П2)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
38
38
38
38
Покрытие
фосфатирование и промасливание
Гайка (250512-П2)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
4
4
4
4
Покрытие
фосфатирование и промасливание
Гайка (250559-П2)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
8
8
8
8
Покрытие
фосфатирование и промасливание
Гайка (250640-П2)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Покрытие
фосфатирование и промасливание
Гайка (250764-П2)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Покрытие
фосфатирование и промасливание
Гайка (251106-П2)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Покрытие
фосфатирование и промасливание
Шайба (252004-П2)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
24
24
24
24
Покрытие
фосфатирование и промасливание
Шайба (252006-П2)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
4
4
4
4
Покрытие
фосфатирование и промасливание
Шайба (252134-П2)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Покрытие
фосфатирование и промасливание
Шайба (252134-П2)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
42
42
42
42
Покрытие
фосфатирование и промасливание
Шайба (252136-П2)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
10
10
10
10
Покрытие
фосфатирование и промасливание
Шайба пружинная (252138-П2)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
8
8
8
8
Покрытие
фосфатирование и промасливание
Шайба пружинная (252161-П2)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Покрытие
фосфатирование и промасливание
Шайба пружинная (252164-П2)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
9
9
9
9
Покрытие
фосфатирование и промасливание
Пробка (262542-П2)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Покрытие
фосфатирование и промасливание
Шплинт стяжной (297575-П8)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
14
14
14
14
Покрытие
цинкование
Пряжка хомута (297580-П8)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
14
14
14
14
Покрытие
цинкование
Лента стяжная (297584-П8)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
4
4
4
4
Покрытие
цинкование
Лента стяжная (297588-П8)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Покрытие
цинкование
Ниппель (314612-П8)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
4
4
4
4
Покрытие
цинкование
Муфта конусная (314801-П)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Покрытие
без покрытия
Муфта конусная (314802-П)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
12
12
12
12
Покрытие
без покрытия
Кляммер (315404-П8)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
12
12
12
12
Покрытие
цинкование
Винт (373800-П2)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
8
8
8
8
Покрытие
фосфатирование и промасливание
Гайка (374180-П2)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
8
8
8
8
Покрытие
фосфатирование и промасливание
Гайка (375063-П8)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
9
9
9
9
Покрытие
цинкование
Ниппель проходной трубки (379020-П8)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Покрытие
цинкование
Ниппель конечный (379029-П8)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Покрытие
цинкование
Ниппель конечный (379036-П8)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Покрытие
цинкование
Угольник конечный (379052-П8)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Покрытие
цинкование
Угольник (379053-П8)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Покрытие
цинкование
Угольник конечный (379057-П8)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
8
8
8
8
Покрытие
цинкование
Угольник компрессора (379080-П8)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Покрытие
цинкование
Кляммер (379168-П1)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
10
10
10
10
Покрытие
окраска в черный цвет
Кляммер (379206-П2)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
9
9
9
9
Покрытие
фосфатирование и промасливание
Кляммер (379207-П1)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
9
9
9
9
Покрытие
окраска в черный цвет
Гайка соединительная (379230-П8)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
26
26
26
26
Покрытие
цинкование
Муфта конусная (379260-П)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
26
26
26
26
Покрытие
без покрытия
Тройник (379435-П8)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Покрытие
цинкование
Ниппель (379518-П8)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Покрытие
цинкование
Тройник (379561-П8)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Покрытие
цинкование
Угольник (379645-П8)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Покрытие
цинкование
Угольник (379658-П8)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Покрытие
цинкование
Кляммер (379667-П1)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Покрытие
окраска в черный цвет
Крестовина (379804-П8)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Покрытие
цинкование
Тройник (401461-П8)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Покрытие
цинкование
Тройник главного тормозного цилиндра (51-3506010)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Модель
51
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
010
Втулка резиновая (525-3724042)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Примечание
0,03
Модель
525
Группа
Электрооборудование
Подгруппа
Электропровода
Порядковый номер детали
042
Угольник конечный (535-4225098)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
4
4
4
4
Примечание
0,28
Модель
535
Группа
Спецоборудование
Подгруппа
Трубопроводы системы накачки шин
Порядковый номер детали
098
Шланг соединительный (535-А-8005270)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Примечание
0,18
Модель
535-А
Группа
Оборудование специализированное
Подгруппа
Сиденье сопровождающего
Порядковый номер детали
270
Тройник (535А-3506033)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
4
4
4
4
Примечание
0,065
Модель
535А
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
033
Угольник конечный (535А-3506078)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,26
Модель
535А
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
078
Шланг соединительный (535А-3506109)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
5
5
5
5
Примечание
0,072
Модель
535А
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
109
Колодка воздухопроводов (535А-3506161)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
4
4
4
4
Примечание
0,029
Модель
535А
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
161
Колодка воздухопроводов (535А-3506165)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
6
6
6
6
Примечание
0,022
Модель
535А
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
165
Кляммер (535А-3506175)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Примечание
0,017
Модель
535А
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
175
Ниппель угловой (535А-3506379)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
6
6
6
6
Примечание
0,091
Модель
535А
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
379
Шланг защитный (535А-3506406)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,1
Модель
535А
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
406
Тройник (535А-4225104)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Примечание
0,03
Модель
535А
Группа
Спецоборудование
Подгруппа
Трубопроводы системы накачки шин
Порядковый номер детали
104
Лента стяжная (535А-8005272)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
8
8
8
8
Примечание
0,008
Модель
535А
Группа
Оборудование специализированное
Подгруппа
Сиденье сопровождающего
Порядковый номер детали
272
Ремень установочный в сборе (535А-8508050-Б)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
4
4
4
4
Примечание
0,075
Модель
535А
Группа
Платформа
Подгруппа
Тент платформы
Порядковый номер детали
050
Хомут шланга (535Б-3506112)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
8
8
8
8
Примечание
0,025
Модель
535Б
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
112
Ниппель угловой (535Б-3506379)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Примечание
0,115
Модель
535Б
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
379
Ниппель проходной (537-3506040)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,08
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
040
Гидропровод соединительный короткий в сборе (537-3506092)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
8
8
8
8
Примечание
0,06
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
092
Гидропровод соединительный длинный в сборе (537-3506096)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
8
8
8
8
Примечание
0,071
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
096
Воздухопровод конечный (537-3506219)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,28
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
219
Воздухопровод конечный (537-3506221)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Примечание
0,04
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
221
Кляммер (537-3506291)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,047
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
291
Прижим трубок соединительных (537-3506431)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
8
8
8
8
Примечание
0,005
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
431
Обойма защитная (537-3506595)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
8
8
8
8
Примечание
0,25
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
595
Втулка (537-3506596)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
16
16
16
16
Примечание
0,025
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
596
Компрессор в сборе (537-3509015)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
50
Модель
537
Группа
Тормоза
Подгруппа
Компрессор пневмотормозов
Порядковый номер детали
015
Воздухопровод между разгрузочными камерами компрессора (537-3506352)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,12
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
352
3
537-3506280
Воздухопровод от тормозного крана к главному тормозному цилиндру задней тележки (первый)
Подробнее
Воздухопровод от тормозного крана к главному тормозному цилиндру задней тележки (первый) (537-3506280)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,21
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
280
Тормозной кран с угольниками в сборе (535А-3514008)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
15
Модель
535А
Группа
Тормоза
Подгруппа
Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали
008
5
537-3506270
Воздухопровод от тормозного крана к главному тормозному цилиндру переднему (первый)
Подробнее
Воздухопровод от тормозного крана к главному тормозному цилиндру переднему (первый) (537-3506270)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,37
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
270
Воздухопровод от баллонов к тормозному крану четвертый (537-3506249)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
1,6
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
249
Воздухопровод от крестовины тормозного крана к крестовине в кабине (537-3506194)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,5
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
194
8
537-3506272
Воздухопровод от тормозного крана к главному тормозному цилиндру переднему (второй)
Подробнее
Воздухопровод от тормозного крана к главному тормозному цилиндру переднему (второй) (537-3506272)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
1,12
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
272
Главный тормозной цилиндр в сборе (537-3505010-А)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Примечание
60,5
Модель
537
Группа
Тормоза
Подгруппа
Цилиндр главный тормоза (гидротормозов)
Порядковый номер детали
010
10
537-3506370
Гидропровод от главного тормозного цилиндра к тройнику первой поперечины в сборе
Подробнее
Гидропровод от главного тормозного цилиндра к тройнику первой поперечины в сборе (537-3506370)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,23
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
370
Гидропровод от тройника на поперечине к колесу в сборе (537-3506376)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
8
8
8
8
Примечание
0,13
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
376
12
537-3506400
Гидропровод от главного цилиндра передней тележки к тройнику второй поперечины в сборе
Подробнее
Гидропровод от главного цилиндра передней тележки к тройнику второй поперечины в сборе (537-3506400)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,46
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
400
Цилиндр колесного тормоза в сборе (537-3501050)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
8
8
8
8
Примечание
6,9
Модель
537
Группа
Тормоза
Подгруппа
Тормоза рабочие передние ножные
Порядковый номер детали
050
Воздухопровод от тормозного крана к разобщительному крану (первый) (537-3506330)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
2,8
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
330
Воздухопровод к гибкому шлангу полуприцепа (537-3506497)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,175
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
497
Кран разобщительный в сборе (200-3520010)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,5
Модель
200
Группа
Тормоза
Подгруппа
Кран разобщительный
Порядковый номер детали
010
Головка соединительная в сборе (200-3521010-В1)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Примечание
0,765
Модель
200
Группа
Тормоза
Подгруппа
Головка соединительная пневмотормозов
Порядковый номер детали
010
Шланг к полуприцепу гибкий в сборе (537-3506380-А)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
1
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
380
Воздухопровод от баллонов к тормозному крану первый (537-3506244)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,63
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
244
20
537-3506366
Гидропровод от главного тормозного цилиндра тележки к тройнику третьей поперечины в сборе
Подробнее
Гидропровод от главного тормозного цилиндра тележки к тройнику третьей поперечины в сборе (537-3506366)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,32
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
366
Воздухопровод от тормозного крана к разобщительному крану (второй) (537-3506331)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
2,73
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
331
Кран спускной в сборе (205-3515010-А)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Примечание
0,176
Модель
205
Группа
Тормоза
Подгруппа
Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали
010
Баллон воздушный в сборе (535-3513015)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Примечание
11,692
Модель
535
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
015
Воздухопровод между баллонами (537-3506230)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,84
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
230
Шланг тормозов в сборе (535А-3506410)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
8
8
8
8
Примечание
0,46
Модель
535А
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
410
26
537-3506446
Гидропровод от главного тормозного цилиндра задней тележки к тройнику четвертой поперечины в сборе
Подробнее
Гидропровод от главного тормозного цилиндра задней тележки к тройнику четвертой поперечины в сборе (537-3506446)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,5
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
446
Воздухопровод от тройника к крану отбора воздуха (537-3506360)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,25
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
360
Кран отбора воздуха в сборе (205-3523010-Б1)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,46
Модель
205
Группа
Тормоза
Подгруппа
3523
Порядковый номер детали
010
Воздухопровод от компрессора к баллонам (537-3506205)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
3,5
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
205
Воздухопровод от баллонов к тормозному крану второй (537-3506245)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,95
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
245
31
537-3506288
Воздухопровод от тормозного крана к главному тормозному цилиндру задней тележки (третий)
Подробнее
Воздухопровод от тормозного крана к главному тормозному цилиндру задней тележки (третий) (537-3506288)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
1,96
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
288
Регулятор давления в сборе (СК-АР-10Б-3512000)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Модель
СК-АР-10Б
Группа
Тормоза
Подгруппа
Регулятор давления
Порядковый номер детали
000
Воздухопровод от тройника к регулятору давления (537-3506348)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,32
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
348
Воздухопровод от регулятора давления к компрессору (537-3506350)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,45
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
350
Воздухопровод от баллонов к тормозному крану третий (537-3506248)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,38
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
248
36
537-3506282
Воздухопровод от тормозного крана к главному тормозному цилиндру задней тележки (второй)
Подробнее
Воздухопровод от тормозного крана к главному тормозному цилиндру задней тележки (второй) (537-3506282)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
1,12
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
282
Клапан предохранительный в сборе (535А-3515050)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,5
Модель
535А
Группа
Тормоза
Подгруппа
Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали
050
Колпачок (537-3506471)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,035
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
471
Клапан буксирный в сборе (537-3525010)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,32
Модель
537
Группа
Тормоза
Подгруппа
3525
Порядковый номер детали
010
Воздухопровод от буксирного клапана к крестовине (537-3506325)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
Примечание
0,18
Модель
537
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
325
