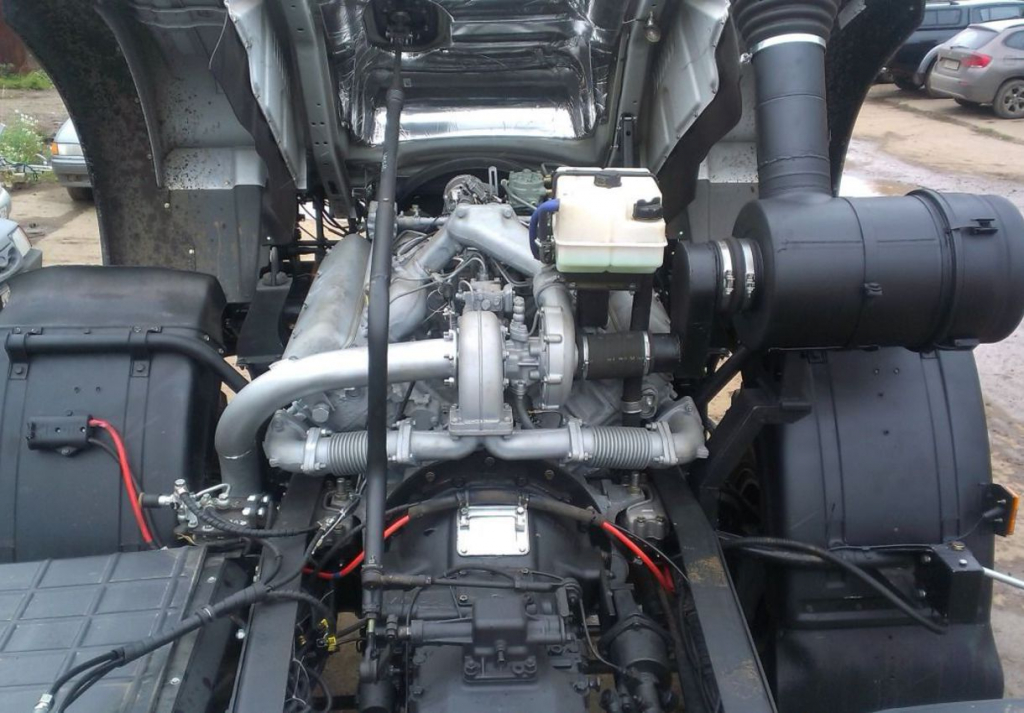

Установка ЯМЗ на КАМАЗ

У КамАЗа самосвала превосходные качества шасси и кузова, а вот двигатель — слабое место. Несмотря на заявленный ресурс в 500 000 км пробега, к нему есть нарекания. Технически он может прослужить этот километраж, но уже после 200 000 км можно готовиться к частому выходу из строя. Даже плановое ТО и постоянная ревизия двигателя модификации КамАЗ-740 не всегда может гарантировать уверенную службу на солидный пробег.

Поэтому для длительной службы большегруза рассматривается вариант замены силовой установки. Среди предпочтительных вариантов — установка ЯМЗ на КамАЗ.

Подготовка

Идея поставить на самосвал долговечный и более мощный двигатель может сыграть положительную роль, но для грамотного подхода крайне важно получить и сопоставимые эксплуатационные качества. Также следует готовиться и к недостаткам:

• все моторы ЯМЗ по существу более шумные, и кабина уже не будет служить хорошей изоляцией;
• охлаждающую жидкость придется чаще менять, так как радиатор станет менее эффективно отводить тепло.

Установка ЯМЗ-238 на КамАЗ требует учета двух ключевых моментов:

1. Такой двигатель обладает большей мощностью, поэтому потребуется замена и ряда других деталей, с ним связанных.
2. Размеры превосходят родной двигатель КамАЗ.

Что касается мощности — еще следует обратить внимание на модификацию двигателя ЯМЗ-238. Если это базовый вариант на 330 л. с., тогда особого плюса в тяге перед КамАЗ-740 не будет. Если же будет устанавливаться ЯМЗ от военного грузовика Урал-4320 — это уже другое дело.

Приступая к установке мотора ЯМЗ-238 на КамАЗ, стоит решить такие вопросы:

1. Коробка передач.

   «Камазовская» КПП будет слабеть по отношению к мотору на каждой последующей передаче, и на 5-й ступени эффективность упадет до 15%. В результате она будет «съедать» до 10 км/ч (на грунтовой дороге). Лучший вариант — коробка передач ЯМЗ-236.

2. Выхлопная труба.

   О базовом решении можно забыть. Ее потребуется сильно переделать. Лучше отдать предпочтение выхлопным коллекторам от МАЗ-500. Они прекрасно собираются с глушителем от КамАЗ.

На выходе после установки мотора ЯМЗ кабина КамАЗа «поднимется» на 10 см. Для этого потребуется подготовить другие кронштейны для кабины. Переделки потребуют и многие другие крепежи, а некоторым элементам силовой установки потребуется освобождать место.

Еще до установки рекомендуется сразу переделать радиатор. Лучше всего установить «мазовские» патрубки. Если при обратной установке возникнут проблемы, можно развернуть диффузор.

Установка двигателя

Первым делом устанавливается кардан с коробкой передач. Как уже упоминалось, установка КПП КамАЗ на ЯМЗ двигатель не является предпочтительной, но допустима (если нет другой). Далее двигатель ЯМЗ ставится на раму КамАЗа. Задние кронштейны, предназначенные под «камазовский» мотор, достаточно подрезать. С передним сложнее — его придется переделать самому, предварительно выполнив калибровку вала двигателя:

1. Один домкрат ставится под переднюю часть мотора.
2. Второй размещается под центральной частью кардана.

Теперь с помощью домкратов нужно выполнить центровку мотора. При этом нужно сохранять и правильный наклон кардана между коробкой передач и межосевым дифференциалом. Когда будет найдено правильное положение двигателя относительно рамы, под него изготовляется передний кронштейн. После мотор закрепляется на раму.

Далее подсоединяется выхлопная труба. Основная проблема — расположение выходов от мотора. Лучшим вариантом будет система от МАЗ-500, у которой выхлопные коллекторы вывернуты вверх и удлинены. И к ней на выходе подходит «камазовская» выхлопная труба с муфтой.

Сборка компонентов

После силовой установки с ЯМЗ следует начать с системы газораспределения КамАЗ. Переделанный радиатор сначала подключается, и только потом крепится. При подгоне патрубков могут возникать сложности — лучше сразу развернуть диффузор. После подключения к родным водяным трубкам радиатор «не достанет» до крепежей, есть 3 способа решения проблемы:

• взять водяные трубки от МАЗа;
• переварить крепления на раме;
• использовать удлинительные крепежные болты.

После радиатора ставится масляный бачок и подключение к гидроусилителю. Если отдается предпочтение не родному насосу ГУР от КамАЗа (например, НШ-100), шланги придется стачивать.

Теперь подсоединяется стартер. Здесь обнаружится проблема — поперечный передний кронштейн ему мешает. Потому что теперь элементы силовой установки выше почти на 10 см. ЯМЗ крепеж не нужен, и его можно полностью срезать (если нет в будущем планов обратно поставить «камазовский»двигатель).

Последним осталось подключить генератор, датчики контроля и остальные электронные компоненты от КамАЗа.

Подъем кабины

После установки ЯМЗ на КамАЗ переделываются все кронштейны и втулки. Подходящих аналогов с других большегрузов нет. Использовать удлинители или другие изделия, предусматривающие много соединительных узлов, ненадежно в длительной перспективе. Правильнее заказать крепежи слесарям и подождать.

Остаются две переделки:

• Рычаг коробки передач.

  В идеале поставить кулису от СуперМАЗа. Можно оставить и родную, если отдать ее тем же слесарям для увеличения.

• Карданчик рулевого управления.

  Достаточно удлинить втулку на 10 см. Как вариант, ее можно сточить из другого карданчика и приварить.

Перед поднятием самой кабины КамАЗа важно уделить внимание электрике. Это связано с тем, что проводки и шланги будут натянуты до предела (но не критично, главное аккуратность соблюдать).

Кабина КамАЗ фиксируется прочно досками, которые будут держать ее при замене кронштейнов. Подъем правильнее выполнять в таком порядке:

• сначала переделываются передние правые кронштейны;
• далее меняются передние левые держатели;
• на этом этапе ставится карданчик руля с удлиненной втулкой;
• устанавливаются задние кронштейны;
• меняется кулиса КПП.

Если после поднятия кабины КамАЗа некоторые кронштейны не вызывают доверия, можно дополнительно приварить рядом втулки. Лучше всего их проверить, немного прокатившись по бездорожью. Обратив внимание на возможные постукивания и вибрации от кабины, можно сразу вычислить слабые узлы фиксации.
