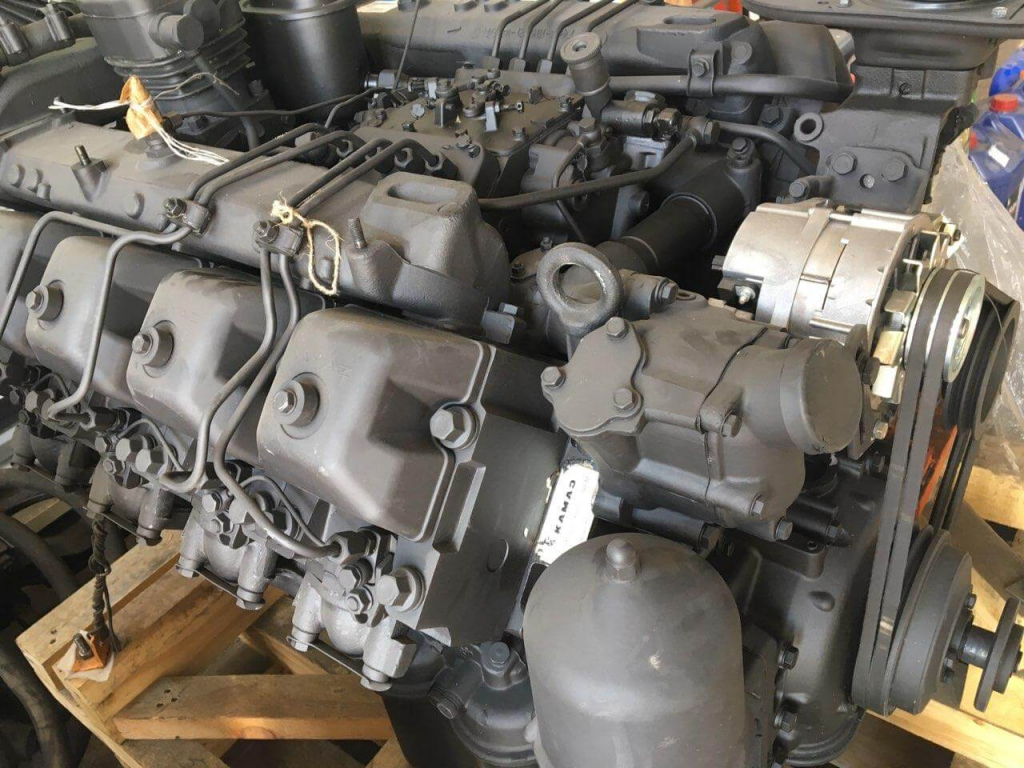

Регулировка клапанов на КАМАЗ-740

Регулировка клапанов двигателя на автомобиле Камаз всегда сопровождается определенными сложностями и проблемами. В этом деле требуются определенные познания, а также опыт. Важно знать, как и в каком состоянии располагаются поршни. Также выставление всех поршней должно проводиться в определенной верхней мертвой точке (ВМТ), и сделать это требуется при сжатии топливной смеси в камере сгорания. И чтобы провести регулирование клапанов, требуется изучить этапы выполнения работы.

Как установить ВМТ первого цилиндра

Процесс регулировки рекомендуется выполнять с помощником. Одному это сделать будет достаточно сложно. Дело в том, что проворачивание коленчатого вала требуется в нижней части транспорта, и всю работу стоит проводить в месте, где имеется смотровая яма.

В области картера маховика предусмотрено особое окно, а вот на маховике присутствуют отверстия. И если при помощи смотрового окна в данные отверстия будет вставлен прут с подходящим размером сечения, то он будет производить проворачивание маховика на размер технологического оконного проема.

В момент, когда пруток будет упираться в одну область окна, то с другой будет другое отверстие. А если в него будет переставлен пруток, то процесс движения маховика будет продолжаться.

Движение маховика должно проводиться по ходу перемещения коленчатого вала, как он обычно движется при работающем ДВС. И на области картера маховика в верхней части предусмотрен стопор. На маховике присутствует углубление, и в момент перемещения стопора в данное углубление маховик примет положение, которое будет соответствовать позиции поршня в первом цилиндре в верхней мертвой точке.

Но важно, чтобы поршень был подведен к верхней мертвой точке при сжатии топливной смеси в первом цилиндре. Для этого применяется метка, которая располагается на топливном насосе с высоким давлением (ТНВД). Поле того, как отметка на данном узле будет установлена на период впрыска топливной смеси в первом цилиндре. Именно в этот период застопоренный маховик сможет перейти в правильную позицию.

Как проводится регулировка

Перед регулировкой клапанов на транспорте Камаз-740 следует подождать, чтобы остыл ДВС. К работам можно приступать примерно через полчаса, как будет остановлена техника.

Предварительно проводится подготовка, которая состоит из простых и важных действий:

• Первым делом требуется загнать технику на эстакаду.
• Автомобиль надежно фиксируется башмаками и стояночным тормозом.
• После поднимается и фиксируется кабина.
• И затем нужно подождать, двигатель техники должен остыть полностью.

После данных мероприятий можно приступать к снятию крышек у клапанов, данные меры помогут ускорить остывание ДВС внутри. Насос устанавливается в позицию остановки. Все эти мероприятия смогут защитить от запуска силового агрегата при проведении разбора.

Затем проводится проверка прочности фиксирования головок цилиндра. Болты подтягиваются, если имеется свободный ход, а также в случае, если они имеют слабую фиксацию.

И чтобы провести последующую разборку, требуется выполнить поворот маховика (фиксатора), его необходимо переместить в нижнюю позицию. И фиксатор упрется в область, где располагается маховик. После производится демонтаж крышки картера. Она располагается в нижней области машины, прикреплена болтами. В отверстие вставляется предмет с круглой формой, его следует прокручивать по часовой стрелке.

После маховик проворачивается до момента, когда он войдет в область зазора. На нем располагается 12 меток, и каждая из них принадлежит к одному клапану. Чтобы провести успешное регулирование клапанов ДВС, требуется найти расположение первой метки. Для этого находится 12 метка, и после производится проворачивание на 1 оборот. И разметки на передней муфте и торце ТНВД должны совмещаться между собой. Стоит учитывать, что если пружины находятся в отжатом состоянии, то это указывает на то, что маховик находится в пазу. После можно начинать регулирование.

Регулировка зазоров клапанов

После подготовительных мероприятий можно приступать к настройке зазоров клапанов силового агрегата Камаз-740. Регулировка клапанов производится попарно, а сам коленчатый вал следует перемещать руками.

Показатель одного перехода между клапанами должен быть в пределах 30 градусов. За раз маховик требуется перемещать на 60 градусов.

Настройка для каждой пары клапанов производится одинаково. И для этого можно воспользоваться простой инструкцией:

• Для начала ослабляется кантовочная гайка регулировки клапана.
• Щупом требуется провести оценку зазора.
• Выполняется регулировка, для этого применяется отвертка.

Стоит учитывать, что клапаны в двигателе располагаются парами: один – впускной, второй – выпускной. Для первого наиболее подходящим будет зазор – 0,3 мм, а для второго – 0,4 мм. Гайку требуется ослабить, после вставляется щуп с требуемой длиной, выполняется затягивание гайки.

Если во время настраивания клапанов возникают проблемы, то в этот момент требуется провести вытягивание ломика, а после выполняется разбор штока фиксатора и проверка цилиндров. Элементы устройства могут быть повреждены или сильно изношены. И важно застопорить ломик после того, как он будет введен в нужное положение.

После того, как будет проведена регулировка всех 16 клапанов, можно начинать сборку силового агрегата. Процесс осуществляется в обратной последовательности:

• Монтируется крышка картера.
• Устанавливается фиксатор маховика в верхней позиции.
• Ставятся крышки от головок цилиндра.

Порядок регулировки цилиндров

Процесс правильной регулировки клапанов должен выполняться с соблюдением порядка движения их в ДВС. Обычно настройка в силовых агрегатах Камаз-740 выполняется с промежутком 60 градусов. И для этого ломик необходимо проворачивать на 2 положения поршней.

Во многих моделях силовых агрегатов Камаз регулировка клапанов цилиндров выполняется попарно с соблюдением следующего порядка:

• первый вместе с пятым;
• второй вместе с четвертым;
• третий вместе с шестым;
• седьмой вместе с восьмым.

Перед тем, как проводить регулировку клапанов в автомобиле Камаз-740, следует изучить документацию к двигателю. Также могут потребоваться схемы с разметкой расположения основных узлов. Процесс должен проводиться правильно с соблюдением определенной последовательности. Поэтому работу должны выполнять специалисты, которые знают основные нюансы регулировки.
