Тормозная система ГАЗ 3307 : устройство и принцип работы

Тормозная система ГАЗ 3307 : устройство и принцип работы

Array
(
    [DATE_ACTIVE_FROM] => 03.03.2020 17:54:00
    [~DATE_ACTIVE_FROM] => 03.03.2020 17:54:00
    [ID] => 509144321
    [~ID] => 509144321
    [NAME] => Тормозная система ГАЗ 3307 : устройство и принцип работы
    [~NAME] => Тормозная система ГАЗ 3307 : устройство и принцип работы
    [IBLOCK_ID] => 33
    [~IBLOCK_ID] => 33
    [IBLOCK_SECTION_ID] =>
    [~IBLOCK_SECTION_ID] =>
    [DETAIL_TEXT] =>

Тормозная система является важнейшим конструктивным элементов любого транспортного средства. От нее напрямую зависит безопасность управления машиной. Грузовой автомобиль ГАЗ 3307 состоит из 3-х тормозных систем: рабочей (оказывает воздействие на все колеса), запасной (функцию выполняет контур рабочей системы), стояночной (оказывает воздействие на тормозные механизмы колес, расположенных сзади).

Управление самим тормозом происходит за счет основного тормозного цилиндра, который объединяется с усилителями гидравлического привода. Вся тормозная система грузового автомобиля функционирует по отдельным осям. Благодаря этому удается минимизировать нагрузку от кузова на трансмиссию в случае выполнения резкой остановки. В начале тормоз активируется на задней оси, а потом только на передней. Когда подсоединен прицеп, то он будет тормозить первым.

Конструктивные элементы прокладок практически одинаковые. Основные отличия заключаются только в размерах конкретных деталей. Для осмотра колодок с целью определения их уровня износа предусматривается специальное отверстие. С помощью бачка можно визуально определить уровень тормозной жидкости в системе.

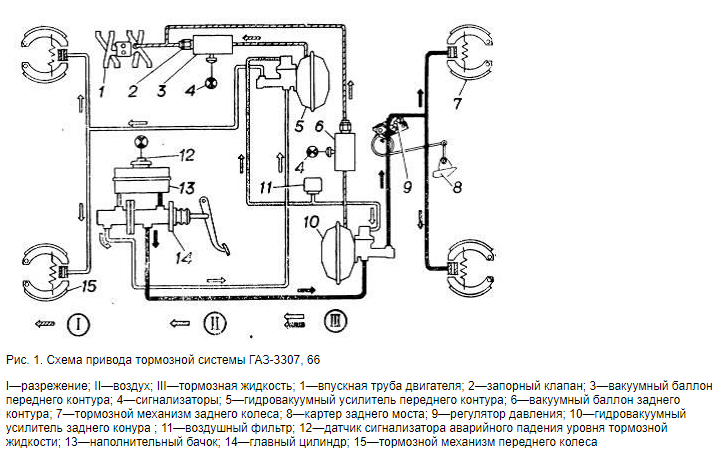

Тормозная система ГАЗ 3307

Распространенные неисправности тормозной системы

К частым поломкам системы тормозов ГАЗ 3307 относят:
  • Увеличение хода педали тормоза. Происходит в случае низкого уровня тормозной жидкости или деформации тормозных колодок.
  • Нерастормаживание. Увеличение расстояния гидровакуумного усилителя.
  • Занос после нажатия на педаль тормоза. Попадание масла в систему либо протечка тормозной жидкости.
  • Полное отсутствие тормозов. Произошла разгерметизация основного цилиндра. Закончилась либо полностью вытекла тормозная жидкость.

Особенности тормозов автомобилей ГАЗ 3307

Грузовики ГАЗ 3307 оснащаются тормозным приводом с системой, которая оповещает об возникших поломках. Предусматривается отдельное торможение осей. В контурах установлен усилитель гидровакуумного типа и вакуумный баллон с запорным клапаном.

С помощью вакуумных баллонов гарантируется автономное питание каждого имеющегося контура. Специальные датчики с сигнализаторами обеспечивают контроль за величиной вакуума. Если начинает светиться лампочка сигнализаторов, это напрямую указывает о низком уровне вакуума в определенном контуре.

В гидравлическом приводе тормозных механизмов на колесах, расположенных в задней части грузовика, предусматривается регулятор давления тормозных усилий.

Конструктивные элементы тормозного привода

Основной тормозной цилиндр нагнетает давление в 2-х автономных контурах гидравлического типа с помощью поршней. Первичная полость отвечает за функционирование контура заднего тормоза, а вторичная – передних. Поршни основного тормозного цилиндра оснащаются плавающими головками, главная задача которых заключается в выполнении функций перепускного клапана.

В первоначальном положении под воздействием возвратных пружин предусматривается зазор между поршнем и головкой. Полости контуров (переднего/заднего) соединяются с бачком. Уплотнение происходит из-за резиновых колец, расположенных в головках поршней. Клапаны отвечают за поддержку избыточного давления тормозной жидкости.

При поломке одно из контуров наблюдается увеличение хода педали в результате холостого движения поршня неисправного контура. Если контур находится в рабочем состоянии, обеспечивается нужный уровень давления, которое способствует процессу торможения.

Для проведения замены деформировавшихся и износившихся запчастей осуществляется демонтаж узла автомобиля: разъединяется корпус, выворачиваются упорные болты, а затем вынимаются поршни. Перед тем как приступить к сборке все конструктивные части следует промыть тормозной жидкостью. Важно не допустить проникновение в узел грязи, пыли, мелкого мусора, масла и различных частиц. При сборке узла болты упорного типа должны входить в пазы поршней.

Тормозная система ГАЗ питается за счет предусмотренного бачка. Когда датчик снят и в случае наличия новых накладок тормозных механизмов уровень жидкости должен находиться в пределах пометки Max. Если наблюдается снижение количества жидкости и при этом тормозная система в целом находится в исправном техническом состоянии, тогда главная причина этому – естественный износ накладок.

Активация сигнализатора падения уровня жидкости в большинстве случаев происходит из-за снижения герметичности системы.

Гидровакуумный усилитель тормоза

В каждом контуре тормозной системы находится гидровакуумный усилитель. Его поломка приводит к существенному ухудшению торможения. В итоге наблюдается снижение герметичности вакуумной системы. В трубу впускного типа силового агрегата выполняется постоянный подсос воздушной массы, из-за чего происходит снижение первоначальных свойств смеси.

Стояночная тормозная система

Благодаря стояночной тормозной системе ГАЗ 3307 происходит затормаживание машины на стоянках, и удерживание колес от прокручивания на уклонах. При недостаточном удержании или вовсе его отсутствии необходимо незамедлительно провести регулировку тормозного механизма на станции технического обслуживания. Если стояночный тормоз находится в активном состоянии, тогда на приборной панели отображается специальный сигнальный значок.


[~DETAIL_TEXT] =>
