Методы регулировки сцепления на тракторе модели Т-40

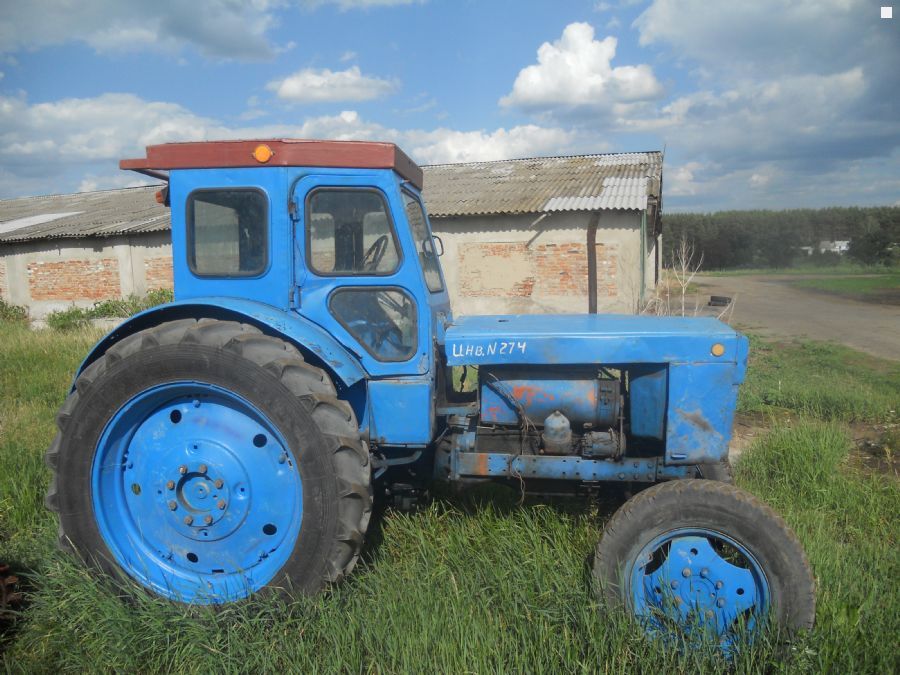

Трактор Т 40 известен как трактор колесного типа Липецкого автоконцерна, который активно выпускался до 1995 года. Даже сегодня он является незаменимым помощником в сельскохозяйственных и строительных работах. К сожалению, самым уязвимым механизмом у Т 40 считается сцепление, которое подвергается тяжелым нагрузкам и трению. Поэтому оно требует частое техническое обслуживание, которая включает в себя регулировку для бесперебойной работы и реализации свободного переключения передач.

В результате работы трактора происходит прогрессивное изнашивание накладок на ведомом диске. В дальнейшем это чревато сближением системы рычагов и шарикоподшипников, что приводит к уменьшению ширины зазора. Если не провести надлежащую регулировку сцепления на тракторе Т 40, то этот параметр уменьшится настолько, что лапками рычагов будет задета поверхность подшипника.

В итоге, такое соприкосновение усилит истирание рабочих частей, после чего последует проскальзывание муфты сцепления. Предусмотренный производителем зазор между шарикоподшипником и отводными балансирами составляет 4 миллиметра. Это соответствует нормальному показателю для полноценного функционирования.

Описание сцепления трактора Т 40

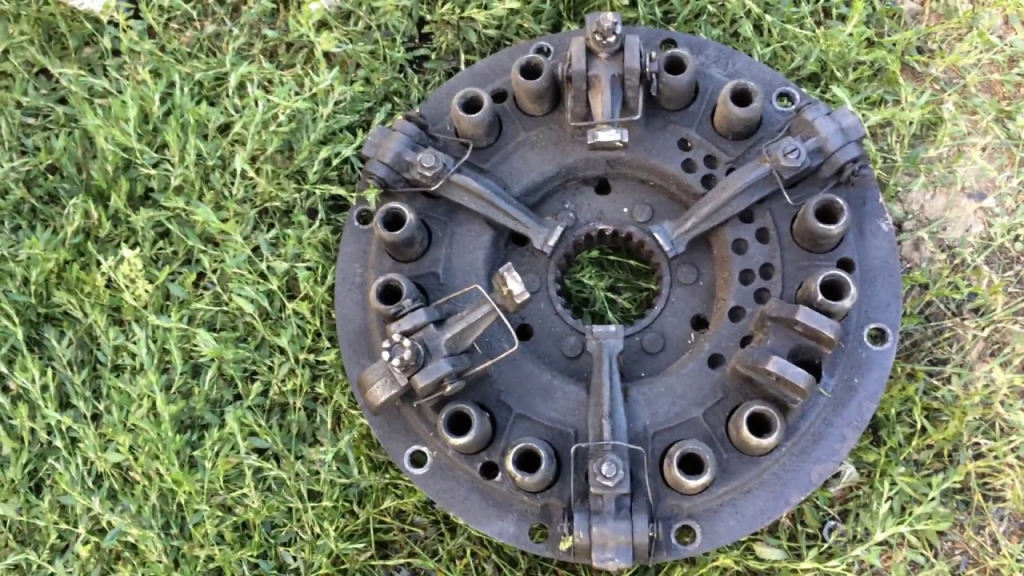

Т 40 оснащен двойной муфтой сцепления. По сути она состоит из двух отдельных муфт, одна из которых является первостепенной, а другая отвечает за сцепление вала отбора мощности (сокращенно ВОМ). Оба конструктивных элемента относятся к замыкающему типу и имеют разделенное управление. При этом они однодисковые, сухие. Это позволяет обеспечить подачу вращающего момента от мотора по двум требуемым направлениям. Первый предназначен для передвижения машины в заданном направлении, второй нужен для активации дополнительного оборудования. Это дает возможность тормозить трактор, мягко стартовать движение или менять передачи без отключения ВОМ.

Сцепление закрепляется на маховом колесе дизельного агрегата и в конструктивном плане:

• ведущий;
• нажимный;
• ведомый.

Система работает по следующей схеме:

• При помощи нажимных колес происходит прижимание ведомых дисков к маховому колесу, за счет чего достигается крепкий эффект придерживания.
• При нажиме на педаль сцепления происходит перемещение отводки с шарикоподшипником, тем самым деактивируя муфту главного сцепления.

По аналогичной схеме работает сцепление вала отбора мощности.

Пошаговая инструкция

Регулировка сцепления на тракторе Т 40 — выставление зазора между зажимными шарикоподшипниками отводки и кончиками отжимных рычагов. Для ее осуществления необходимо проанализировать параметр в виде люфта сцепления. Если произошло его уменьшение до 25 миллиметров, то доведение до нужной цифры производится при помощи выравнивания длины тяги, либо же за счет болтов. Рассмотрим оба метода.

Регулирование тягой

1. Снять крышку корпуса сцепления. Далее выбить стержневое крепление и извлечь вилочную ось тяги. Вилка должна быть снята с рычага.
2. Накручиванием вилки подогнать длину тяги так, чтобы при контакте вилки с рычагом щель между шарикоподшипником и рычажными кончиками составляла не менее 4 миллиметров.
3. После установки укрепить шплинтовкой вилочную ось и закрыть дверцу люка в корзине сцепления.

Если не получилось произвести корректировку сцепления трактора посредством изменения тяговой длины, то ниже предлагаем ознакомиться с другим способом. Промежуток между шарикоподшипниками и рычажными кончиками в системе сцепления можно уменьшить, задействовав регулирующие болты.

При помощи болтов

Как отрегулировать сцепление на тракторе Т 40 другим методом:

1. Аккуратно снять верхнюю крышку корпуса и ослабить все гайки на регулируемых болтах.
2. Поскольку до этого выполнялось выравнивание путем увеличения длины тяги, следует вернуть ту длину, в которой она находилась. Это важно сделать для последующих балансировок.
3. Открутить гайки на регулирующих болтах и отодвинуть рычаги сцепления в сторону двигателя на 8 миллиметров. Присоединить вилку тяги с рычажком муфты и укрепить шплинтовкой вилочную ось. Следующий шаг заключается в корректировке щели между зажимным шарикоподшипником и кончиками отжимных рычажков. Для этой цели используется щуп. Щель между примыкающими частями должна составлять ровно 4 миллиметра.

Балансировка сцепления вала отбора мощности трактора Т 40 не имеет существенных отличий, поэтому происходит таким же образом.

Техническая профилактика муфты сцепления трактора Т 40

Чтобы не приходилось делать регулировку сцепления слишком часто, необходимо правильно эксплуатировать технику и периодически проводить техническое обслуживание. Трактор Т 40 требует большего уделения внимания на центральное сцепление и вал отбора мощности. Прежде всего, следует проводить смазку поверхности деталей, подвергающихся постоянному трению. К таким конструктивным элементам относится кронштейн и отводка, а также подшипник отводки головной муфты.

По эксплуатационным требованиям трактора Т 40 в качестве смазки рекомендуется применять солидол и проводить эту процедуру каждые 230 рабочих часов машины. Проверять свободный ход педалей нужно каждый раз перед началом эксплуатации трактора. Он должен варьировать в пределах 50 миллиметров. Для рабочего хода педалей предусмотрен диапазон в 80-90 миллиметров. Раз в неделю следует проводить контроль состояния резьбовых соединений, в случае их ослабления произвести подтяжку.
