Система смазки МАЗ: конструктивные особенности и принцип работы

Система смазки МАЗ: конструктивные особенности и принцип работы

Array
(
    [DATE_ACTIVE_FROM] => 21.01.2020 09:17:00
    [~DATE_ACTIVE_FROM] => 21.01.2020 09:17:00
    [ID] => 509133196
    [~ID] => 509133196
    [NAME] => Система смазки МАЗ: конструктивные особенности и принцип работы
    [~NAME] => Система смазки МАЗ: конструктивные особенности и принцип работы
    [IBLOCK_ID] => 33
    [~IBLOCK_ID] => 33
    [IBLOCK_SECTION_ID] =>
    [~IBLOCK_SECTION_ID] =>
    [DETAIL_TEXT] =>

Исправная система смазки МАЗ — увеличение ресурса двигателя

В двигателях внутреннего сгорания многотонных грузовиков применяется смешанная система смазки МАЗ. Она предназначена для обеспечения эффективной смазки деталей цилиндропоршневой группы силового агрегата методом разбрызгивания и подачи под давлением. Кроме того, происходит смазывание деталей, когда масло самотеком поступает в картер двигателя. Моторное масло охлаждает подшипники и другие детали, нагревающиеся в процессе трения, а также выводит в поддон картера продукты износа, продлевая ресурс деталей.

Основное устройство системы

Для выполнения возложенных функций система смазки МАЗ состоит из следующих деталей:

  • маслозаливная горловина;
  • масляный насос и маслозаборник в поддоне картера;
  • фильтры тонкой и грубой очистки;
  • радиатор охлаждения;
  • предохранительный и редукционный клапан;
  • масляные каналы (магистрали).

Система смазки МАЗ

Масло под давлением подается по маслопроводам для смазывания коренных и шатунных подшипников распредвала, пальцев поршней, подшипников, на которых вращается распредвал, втулок коромысел и толкателей, наконечников штанг, а также привода масляного насоса и его подшипников. Благодаря разбрызгиванию масла обеспечивается смазка зеркальной поверхности гильз блока цилиндра, кулачков распредвала, приводных шестерен и подшипников качения.

Принцип работы

Для создания в магистрали давления залитое в двигатель масло всасывается масляным насосом шестеренчатого типа из поддона через специальный заборник с фильтрующей сеткой. Насос состоит из радиаторной и нагнетательной (основной) секции. Нагнетательная часть предназначена для прокачки смазки в основную магистраль через последовательно подключенный фильтр, обеспечивающий грубую очистку. Конструктивно в фильтре предусмотрен перепускной клапан, который срабатывает при разности давления во впускном и выпускном патрубке, возникающей в случае загрязнения фильтрующего элемента. После открытия клапана масло поступает напрямую в магистраль, минуя фильтрующий элемент.

Пройдя грубую очистку, смазка нагнетается в центральную магистраль. Далее по специальным каналам, проделанным в блоке цилиндров, подается к подшипникам, на которых вращается коленвал двигателя. По системе каналов коленчатого вала и шатунов масло под давлением нагнетается к подшипникам распредвала, подается к осям толкателей и по штангам смазывает приводы клапанов.

Параллельно главной магистрали, по которой смазка поступает к деталям цилиндропоршневой группы, подсоединяется фильтрующий элемент тонкой очистки центробежного типа. Элемент рассчитан пропускать не более 10% циркулирующей в системе смазки. После очистки техническая жидкость сливается в картер (поддон) силового агрегата. Центрифуга фильтра приводится в действие благодаря потоку рабочей жидкости, поступающей под высоким давлением. Очищенное благодаря центробежной силе масло вытекает в поддон картера через два сопла. Механические примеси и микрочастицы отбрасываются к плоскости корпуса и образуют осадок. При сервисном обслуживании фильтрующих элементов образованное загрязнение удаляется.

Для охлаждения рабочей среды, циркулирующей в системе смазки двигателя, подключается радиатор. Применяется агрегат трубчатого типа с воздушным охлаждением. Он монтируется перед радиатором системы охлаждения мотора. Радиатор активируется с помощью специального краника. Необходимость в охлаждении смазки возникает, когда грузовик эксплуатируется при температуре воздуха выше 15°С, а также в тяжелых условиях, предусматривающие высокую нагрузку и невысокую скорость движения.

Защита системы

С целью обеспечения стабильной работы системы смазки МАЗ конструкцией предусмотрены клапаны. Редукционный клапан установлен в нагнетательной части масляного насоса. Его задача в возвращении смазки в поддон при повышенном давлении на выходном патрубке, превышающее 7,5 кГ/кв.см. В радиаторной части масляного насоса смонтирован предохранительный клапан. Он отрегулирован на срабатывание при давлении 0,80 -1,2 кГ/кв.см.

Сливной клапан смонтирован в нижней части блока цилиндров и предназначен для стабилизации давления. Устройство открывается при достижении в магистрали уровня давления 5,0 кГ/кв.см.

Типовые неисправности и методы устранения

При эксплуатации грузовика МАЗ возможны следующие характерные для дизельного двигателя неисправности системы смазки:

  • повышение уровня масла до критического значения;
  • увеличенный расход смазки;
  • резкое падение давления в основной магистрали;
  • плавное снижение давления в процессе эксплуатации двигателя.

Основным дефектом системы является повышенное или пониженное давление циркулирующего масла. Показания контролируются с помощью указателя давления, смонтированного на панели приборов. Перед проверкой деталей необходимо убедиться в исправности штатного измерительного прибора. С этой целью в контур подсоединяется контрольный указатель давления смазки для сверки показаний.

Причиной отсутствия давления может быть повреждение привода насоса или засорение фильтрующих элементов грубой очистки. Пониженное давление возникает в результате низкого уровня смазки, а также разжижении охлаждающей жидкостью или топливом. Происходит понижение давления при перегреве масла по причине засорения радиатора или потери производительности насоса вследствие износа деталей.

Потеря давления возможна по причине выхода из строя масляного насоса, при засорении маслоприемника в картере или фильтров грубой и тонкой очистки. При длительной эксплуатации происходит естественный износ деталей в парах трения масляного насоса. При заедании плунжера редукционного или предохранительного клапана давление повышается выше нормы. Также причиной критически высокого давления является использование смазки повышенной вязкости.

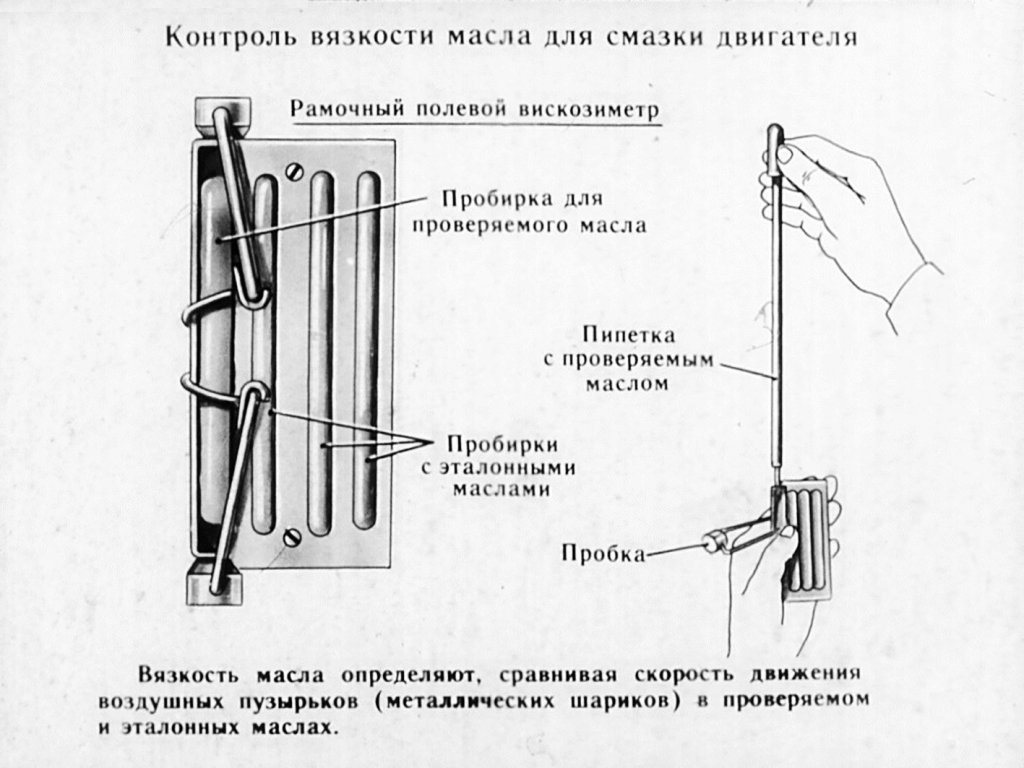

Система смазки МАЗ 2

В процессе эксплуатации возможно попадание в смазку охлаждающей жидкости из-за потери эластичности прокладки головки и блока цилиндров. Определить наличие жидкости можно, если слить немного смазки из картера в стеклянный сосуд. После отстоя в течение часа на дне образуется прозрачный слой, указывающий на наличие воды. При обнаружении такого дефекта моторное масло подлежит замене, дальнейшая эксплуатация автомобиля запрещена.

Если охлаждающая жидкость просачивается между стенками колодцев форсунок и головкой блока цилиндров, то при раскрутке силового агрегата до 2000 об/мин в районе форсунок образуются капли воды. Попадание охлаждающей жидкости в систему смазки проявляется резким повышением уровня масла и его разжижением.

Моторное масло может разжижаться также по причине просачивания топлива из-за недостаточно плотной затяжки стаканов форсунок. Поиск причины данной неисправности заключается в демонтаже крышки головки блока цилиндров и обследовании точек подключения к форсункам трубопроводов, через которые осуществляется слив топлива. Капли топлива, появившиеся в местах соединения топливопроводов после пуска и работы двигателя на протяжении 3 минут, указывают на протечки системы. Дефект устраняется прессовкой трубопровода. Если в местах присоединения топливопроводов не обнаружена утечка, то снимаются форсунки и проверяются на герметичность на специальном стенде.

Причины снижения уровня моторного масла:

  • утечка через поврежденные уплотнения;
  • выгорание масла из-за изношенных поршневых колец;
  • засорение прорезей в маслосъемных кольцах;
  • нарушение циркуляции через охлаждающий радиатор, приводящей к перегреву смазки свыше 120 °С;
  • образование трещин, нарушающие герметичность соединения фланца трубопровода с патрубком корпуса масляного насоса.

Поломка клапанов системы смазки МАЗ встречается крайне редко по причине незначительной нагрузки на эти детали. Чаще образуется засорение клапанов (закоксовка) в одном из положений: открытом или закрытом. Причина дефекта заключается в неудовлетворительном качестве заливаемого в двигатель масла или превышении срока его замены.

Техническое обслуживание системы смазки

Для поддержания работоспособности деталей и конструктивных элементов, обеспечивающих давление смазки в магистрали и подачу ее к трущимся поверхностям, необходимо выполнять в объеме регламентного обслуживания следующие действия:

  1. Ежедневно проверять уровень масла в двигателе с помощью маслоизмерительного щупа. Проверка выполняется на неработающем силовом агрегате при горизонтально расположенном автомобиле. После остановки мотора должно пройти не менее 5 минут. При низком уровне техническая жидкость доливается до верхней метки.
  2. Визуальным осмотром проверять отсутствие течи смазки через соединения силового агрегата. При этом двигатель должен быть прогретым и работать в течение 20 мин. на 2000 об/мин. Синеватый цвет выхлопных газов указывает на сгорание смазки в цилиндрах двигателя по причине износа или залипания маслосъемных поршневых колец.
  3. В процессе движения постоянно контролировать на приборной панели давление в магистрали. Нормальное значение давления на прогретом моторе составляет 4-7 кГ/кв.см (минимум 3,5 кГ/кв.см). На холостых оборотах давление не должно опускаться ниже 1 кГ/кв.см (минимум 0,5 кГ/кв.см). При падении давления в системе дальнейшая эксплуатация двигателя запрещена.
  4. Выполнять замену масла в установленные производителем сроки. Смазка меняется на прогретом двигателе, чтобы частицы от трущихся поверхностей и грязь удалились вместе с отработкой.
  5. После заливки в картер новой смазки запустить двигатель на 10 минут с целью создания давления и заполнения контура. После остановки мотора проверить уровень и долить до верхней метки маслоизмерительного щупа. Заливать необходимо масло по сезону через маслозаливную горловину.
  6. При обнаружении течи масла в процессе визуального осмотра принять меры по замене уплотнительных элементов: прокладок, сальников и пр.

При выполнении сервисных работ по замене моторного масла необходимо выполнять промывку фильтра, обеспечивающего грубую очистку, в следующей последовательности:

  • открутить пробку сливного отверстия и слить отработку;
  • снять колпак, крышку и демонтировать фильтрующий элемент, который поместить на несколько часов в емкость с растворителем;
  • снятые элементы промыть растворителем и продуть сжатым воздухом;
  • для эффективной очистки фильтрующего элемента поместить его в ванну с 10% водным раствором каустической соды, тщательно промыть в солярке и просушить сжатым воздухом;
  • собрать фильтр и установить на автомобиль.

При каждом техническом обслуживании необходимо разбирать и промывать также и фильтр тонкой очистки. При разборке и сборке детали обращать внимание на целостность прокладки колпака, ротора, упорной шайбы, сопл и правильное положение сетки. Работоспособность масляного насоса проверять на специальном стенде, имитирующем режимы работы. Если в процессе проверки насос не обеспечивает должной производительности, он подлежит разборке и ремонту.

При грамотном и своевременном регламентном обслуживании системы смазки МАЗ с использованием качественных расходных материалов обеспечивается нормальная работа силового агрегата и увеличивается эксплуатационный ресурс.
