Нередко в процессе эксплуатации транспортного средства происходят различные проблемы: устройства выходят из строя, ломаются различные элементы конструкции. Одной из распространенных проблем КАМАЗ является поломка сцепления. Стоит разобраться, как осуществлять ее замену.

Особенности сцепления КАМАЗ

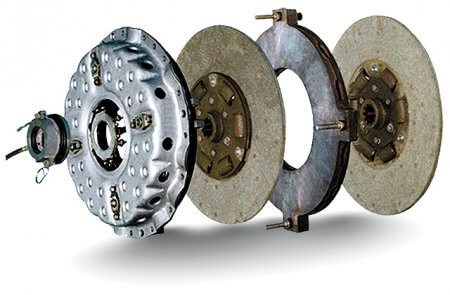

На автомобилях КАМАЗ используют сухое двухдисковое сцепление, имеющие фрикционный тип. С помощью такого устройства удается организовать комфортное передвижение грузового транспортного средства, в котором установлен двигатель высокой мощности.

Сцепление такого типа требует от владельца постоянного обслуживания. Дело в том, что в процессе эксплуатации машины на сцепление приходятся внушительные нагрузки из-за габаритов транспортного средства. Таким образом, необходимость замены и регулировки дисков может возникнуть в следующих случаях:

  • Когда устройство буксует на больших оборотах двигателя.
  • Когда ход педали не соответствует значениям, указанным в нормативах.
  • Когда слышится треск в процессе движения транспортного средства при необходимости переключения передачи.

Перечисленные ситуации нельзя игнорировать, рекомендуется как можно быстрее принять меры по починке механизма.

Замена

Перед тем, как приступать к ремонту сцепления КАМАЗ, необходимо подготовить инструменты и дополнительное оборудование. Также стоит отметить, что в одиночку справиться с процедурой будет невозможно ввиду крупных размеров автомобиля. Поэтому, если было решено чинить сцепление своими руками, потребуется пригласить помощников.

Демонтаж КПП

В первую очередь, потребуется вытащить коробку передач. Чтобы работа прошла успешно, потребуется:

  • Открутить гайки крепления, демонтировать пневматический гидроусилитель руля и кардан, дополнительно освободив стартер автомобиля.
  • Демонтировать трубки, которые крепятся к редуктору, и рычаг, предназначенный для переключения передач.
  • С помощью домкрата приподнять двигатель, установив оборудование под него.
  • Демонтировать траверсу, расположенную сзади. Для этого нужно будет открутить гайки крепления. Дополнительно необходимо снять распорную тягу.
  • Натянуть таль, предварительно закрепив ее с помощью инструментов.
  • Демонтировать расположенные по бокам подушки двигателя.

После останется только демонтировать коробку передач, используя таль. Сначала ее нужно будет слегка отодвинуть от мотора, а потом с помощью специальных инструментов снять.

Демонтаж корзины сцепления

Следующий этап – это снятие корзины. Прежде всего, стоит отметить, что в конструкцию этой корзины входит маховик, диски и кожух. Последний выполняет защитную функцию устройства.

Перед ремонтом необходимо сначала открутить 4 болта, осуществляющих ее крепление, после чего демонтировать элемент. Выполнять работу нужно с помощью пассатижей. Они справятся с демонтажем усиков, расположенных на стопорных шайбах. Наконец, для окончательного демонтажа потребуется снять диски конструкции и защитный кожух.

Снятие дисков

Нередко поломке подвергаются диски системы сцепления. Чтобы их заменить, потребуется снять вышедшие из строя элементы. Для начала нужно разобраться с конструкцией. В автомобиле КАМАЗ предусмотрено 2 диска сцепления. Также в конструкцию входят нажимные пружины и устройство, которое придает ведущему диску требуемое положение в процессе движения автомобиля.

В каждом диске предусмотрены отверстия для отведения тепла. Оба элемента располагаются на шипах в пазах, которые имеются у маховика. Поэтому в первую очередь потребуется вытащить его.

Обратная сборка

Обратная сборка корзины сцепления КАМАЗ не представляет особого труда. Среди распространенных поломок дисков сцепления выделяют:

  • трещины на дисках;
  • дефекты на накладках;
  • деформация диска;
  • износ деталей;
  • ухудшение состояния ступицы.

Дополнительно к списку можно отнести повреждение заклепок и задиры на дисковых поверхностях. Во всех этих случаях требуется проводить замену основных элементов и их комплектующих.

После проведения замены необходимо установить диски обратно в конструкцию автомобиля, и многие делают это неправильно. Существует определенная последовательность действий:

  1. Сначала производят установку первого ведомого диска корзины. Его монтируют, предварительно располагая длинный конец ступицы по направлению к двигателю.
  2. Второй диск монтируют после. В этом случае длинный конец ступицы должен быть обращен к коробке передач.
  3. Последний шаг – это затяжка корзины. Перед выполнением действия потребуется сбалансировать диски.

Если возникла необходимость замены ведомых дисков, также рекомендуется после установки новых элементов отрегулировать свободный ход изделий.

Сцепление

Что представляет ремонт сцепления КАМАЗ?

Ремонт сцепления подразумевает не только замену перечисленных выше элементов, но также ремонт цилиндра. Работы в этом случае следует проводить только после того, как будет устранена проблема герметичности ПГУ. Дополнительно пневмогидравлический усилитель должен быть прокачан.

Последовательность действий по ремонту цилиндра выглядит следующим образом:

  • Сначала необходимо нажать на педаль сцепления до отказа, чтобы выпустить воздух.
  • После требуется завернуть клапан и снять с головки крышки шланг, который к нему крепится. Дополнительно рекомендуется надеть колпачок для обеспечения безопасной работы.
  • Третий шаг заключается в установке определенного уровня жидкости, которая должна находиться внутри цилиндра. Данная операция считается обязательной, и без нее ремонт в принципе невозможен.
  • После необходимо заново задействовать тормозную жидкость, которую слили во время прокачки. Перед использованием необходимо жидкость отстоять и пропустить через фильтр, чтобы убрать нежелательные элементы и мусор из состава. Дополнительно рекомендуется проверить качество прокачки. Это можно сделать, посмотрев величину хода толкателя ПГУ.

Последний шаг подразумевает проверку наличия конденсата внутри цилиндра. Если он есть, его необходимо слить. Для этого требуется открутить пробку корпуса и слегка надавить на педаль сцепления. Возникшее давление поможет слить конденсат.

В процессе длительной эксплуатации сцепление может выйти из строя несколько раз, если не организовать заботу о его состоянии. Для этого необходимо минимум один раз за три года промывать метанолом или тормозной жидкостью гидравлические системы, предусмотренные в приводе. Также следует регулярно разбирать главный цилиндр и ГМУ с целью определения износившихся элементов и их замены. Наконец, для обеспечения комфорта эксплуатации КАМАЗа рекомендуется периодически обновлять тормозную жидкость в системе.

Регулировка сцепления

Ремонт сцепления

После того, как будет выполнен ремонт сцепления КАМАЗ, потребуется отрегулировать его элементы. Если вовремя не настроить корзину сцепления, неполадки могут перейти на коробку передач, и она мгновенно выйдет из строя. Также могут пострадать элементы трансмиссии, а их ремонт обойдется дорого.

Выделяют 3 этапа регулировки сцепления. Это регулировки свободного хода:

  • Педали. Согласно нормам, величина свободного хода педали должна составлять 6-12 мм, не более. Измерять этот показатель требуется в момент, когда педаль находится в опущенном состоянии. Окончательная величина определяется посредством нажатия на педаль до тех пор, пока не возникнет сопротивление. Это и будет свободный ход изделия. Регулировать ход можно своими руками с помощью эксцентрикового пальца. Он соединит ушко толкателя с рычагом, посредством движения которого меняется положение педали. Владельцу авто необходимо вращать палец до тех пор, пока между верхним упором и толкателем не образуется необходимый зазор в 6-12 мм. Последний шаг в этой процедуре подразумевает фиксацию педали посредством затяжки корончатой гайки.
  • Муфты. В этом случае показатель свободного хода не должен превышать 4 мм и быть менее 3,2 мм. Для его измерения необходимо передвинуть рычаг вала вилки, предварительно сняв пружину. Если рычаг сдвигается примерно на 3-4 мм, то все в порядке. В противном случае исправить ситуацию поможет сферическая гайка.
  • Толкателя. Довольно простой для измерения показатель. Здесь от владельца транспортного средства потребуется выжать сцепление и дождаться, пока педаль не упрется в пол. Если расстояние между толкателем и нужной преградой составит менее 25 мм, необходимо проверить свободный ход педали сцепления и качество тормозной жидкости. Также одна из распространенных причин изменения показателя – это скопление воздуха в гидросистеме.

В случае, если внутри системы скапливается воздух, его необходимо сбросить. Тогда показатели придут в норму.

Техобслуживание сцепления

Чтобы срок службы сцепления был максимальным, необходимо не только регулировать положение свободного хода различных элементов, но также проводить регулярное техническое обслуживание узла.

К этапам технического обслуживания относят:

  • подтяжку болтов, посредством которых осуществляется крепление привода сцепления и усилителя;
  • осмотр устройства на наличие подтеков и устранение течи вместе с ее причиной при обнаружении;
  • оценку работы и состояния пружин педали, рычага вала;
  • смазку подшипников, встроенных в муфту, втулок вала;
  • оценку уровня тормозной жидкости.

При обнаружении проблем следует сразу отыскать причину и починить деталь или устройство, а также залить жидкость до нужного уровня, если это требуется.
