КАМАЗ-65115 — надежный и мощный самосвал, предназначенный для перевозки строительных, сельскохозяйственных и других сыпучих грузов. Вес груза, который способен перевозить данная модель КАМАЗ, составляет 15 тонн. Поэтому очевидно, что для обеспечения столь высокой грузоподъемности необходимы мощные узлы и агрегаты, способные выдержать высокую нагрузку.
На первые модели легендарного самосвала КАМАЗ-65115, производство которого началось в 1999-ом году, ставились родные коробки передач в виде моделей 152, 154. КПП длительное время производил тот же Камский автоконцерн на одном из своих заводов. Но впоследствии создатели прославленных грузовиков перешли на немецкие КПП ZF 9S1310.
Переходу Камских автомобилей на немецкие коробки передач предшествовало заключение договора с немецким предприятием «ZF Friedrichshafen AG» и строительство совместного предприятия «ZF-KAMA».
Технические характеристики МКПП ZF-9S1310
Это механическая КПП с 9-ю ступенями переключения скоростей. Она монтируется в горизонтальном положении с левой стороны слева. Угол наклона составляет 3°. Технические характеристики:
- Передаточные числа переднего хода — 9,48-0,75 и 8,97 для заднего.
- Коробка весит 190 кг.
- Максимальная вращательная сила составляет 1300 Н/м.
- Трансмиссионное масло заливается в объеме 8,9 литров.
- Давление в системе не превышает 10 баррелей.
На рисунке ниже представлена схема МКПП ZF 9S1310 на КАМАЗ 65115.
Конструктивные особенности коробки передач ZF 9S1310
Коробка передач ZF состоит из следующих конструктивных элементов:
- Четырехступенчатый редуктор, передающий и преобразующий крутящий момент.
- Демультипликатор, представляющий планетарный механизм из шестеренок и помещенный в задней части коробки. Оснащен клапаном и пневматическим цилиндром двойного действия.
Девятиступенчатая коробка передач ZF 9S1310 на КАМАЗ-65115 оснащена дополнительным насосом для рулевого управления, который запускается приводом от ведущих колес и обеспечивает работоспособность жидкостного усилителя, отвечающего за управление рулевым механизмом в случае отказа основного насоса ГУРа.
В конструкцию КПП КАМАЗ-65115 включено четырехдиапазонное устройство с синхронизацией, оборудованное реверсом и пониженной ступенью. Синхронизатор состоит из собственного корпуса, в котором встроены:
- Зубчатые и скользящая муфты.
- Стопорные кольца.
- Нажимные пружины.
Список товаров:
Ступени удваиваются за счет планетарного демультипликатора, для переключения которого в машине встроен отдельный узел. Низшая ступень демультипликатора работает с 1-4 диапазонами, верхняя ступень — с 5-8 диапазонами. Таким образом получается 8 скоростей для движения вперед и 9-ая ступень, оснащенная реверсом, обеспечивает движение назад. Понижающая передача содержит специальные муфты кулачкового типа.

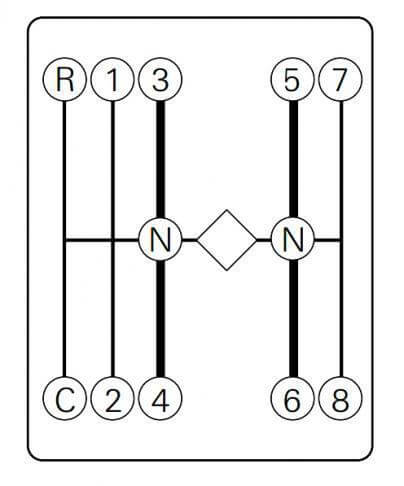

Переключение скоростей может быть двух типов: каскадное или двойное. При каскадном схема переключения передач у грузового автомобиля КАМАЗ-65115 выглядит так.
При двойном переключении выглядит следующим образом (отображено на рисунке ниже).
Скорости переключаются рычагом переключения скоростей.
Характерные особенности КПП КАМАЗ-65115 и преимущества
Перечислим главные особенности коробки переключения передач на КАМАЗ-65115:
- Картер изготовлен из алюминия, благодаря чему легче по весу в сравнении с чугунными коробками.
- В восьми основных передачах косозубое зацепление зубчатых колес, что обеспечивает оптимальное соотношение веса коробки к частоте вращения, а также минимальный уровень шума.
- Конструкция КПП позволяет оптимизировать расход топлива.
- Высокий КПД коробки. В ней встроена дополнительная передача с высоким тяговым усилием для старта с места.
- Коробка работает в наиболее экономичном диапазоне частоты вращения благодаря тому, что демультипликатор обеспечивает 6 точно выверенных передач.
- Оптимизирован механизм переключения передач. Дополнительно установленный сервошифт облегчает этот процесс.
- Присутствует механизм отбора мощности. На всех вариантах переключения встроено пневматическое усиление и тросовый привод. Все это позволяет водителю прилагать усилий не больше, чем при вождении легкового автомобиля.
Одним словом коробка переключения передач ZF 9S1310, устанавливаемая на грузовик КАМАЗ-65115, повышает ходовые характеристики транспортного средства.
Список товаров:
Чтобы коробка передач работала длительное время стабильно и безотказно, необходимо соблюдать определенный ряд условий:
- Обеспечить своевременную замену масла.
- Обеспечить чистоту и работоспособность сапуна.
- Следить за состоянием размыкания сцепления, которое необходимо для надежной и стабильной работы синхронизаторов в КПП на КАМАЗ-65115.
Ниже читатель узнает, как ухаживать за коробкой передач, чтобы она работала как можно дольше и максимально выработала свой производственный ресурс.
Замена трансмиссионной жидкости коробки переключения передач
Первая замена масла на новой коробке выполняется после 1500-5000 км пробега. В дальнейшем, если водитель использует рекомендованную производителем коробки жидкость, менять масло можно после пробега в 90-120 тыс. км. Или не реже 1 раза в год.
Масло следует менять сразу после долгой езды, пока оно еще теплое и имеет достаточно жидкую консистенцию, чтобы полностью вытечь. При этом следует быть осторожным, так как горячие металлические детали коробки могут вызвать ожог водителя или механика.
Необходимо приготовить емкость для слива жидкости и выкрутить сливную пробку. Дождаться, пока жидкость не вытечет из коробки. Резьбовые пробки промыть и высушить, заменить уплотнительное кольцо и затянуть динамометрическим ключом.
Затем через заливное отверстие залить масло в картер вплоть до горловины и закрутить подготовленную и очищенную заранее пробку.
Проверка сцепления КПП КАМАЗ-65115
Правильная работа сцепления, его правильное разъединение и включение зависимых от него механизмов, передающих мощность на валы прицепов или навесного оборудования, влияют на работу синхронизаторов и коробки переключения передач.
Проверить, как разъединяется сцепление, можно так. Запустить двигатель на холостом ходу и нажать на педаль сцепления. Примерно секунд через 15 медленно включить заднюю скорость. Если при этом появляется скрежет в зацеплении шестерен механизма, переключающего передачи, необходимо проверить сцепление. Скрежет издают кулачки включающей муфты.
Список товаров:
Удаление лишнего воздуха для снижения давления
Нагрев механизмов и трансмиссионной жидкости приводит к расширению этой жидкости и возрастанию давления, которое регулярно необходимо снижать, стравливая воздух через воздушный клапан. Для этого необходимо следить за чистотой и работоспособностью сапуна. При этом нельзя сапун обливать водой с целью удаления грязи. Попадание воды в систему способно привести к коррозии узлов. Также не следует закрывать сапун пластмассовым колпачком.
Уход за компрессорной установкой
Работу пневматических систем коробки переключения передач на КАМАЗ-65115 обеспечивает компрессорная установка. В накопителях, где хранится накачанный воздух, образуется конденсат, попадающий туда из атмосферы. Вместе с влагой туда попадает и пыль, с течением времени образуется ржавчина. В конечном итоге процессы доходят до рабочих цилиндров и клапанов.
Чтобы этого не происходило, воздушный накопитель следует обезвоживать каждую неделю. А зимой выполнять процедуру ежедневно, так как наличие воды в баллонах может привести к разрушению механизмов. Одновременно с ресивером обезвоживанию подлежит и фильтр сжатого воздуха, если водоотделитель в нем не работает автоматически.
При соблюдении правил эксплуатации и при своевременном выполнении профилактических мероприятий коробка передач КАМАЗ-65115 способна прослужить дольше заявленного производителем срока.
КПП подлежит осмотру и диагностике, если при смене передач наблюдаются рывки, а разгон занимает больше времени, чем обычно. С этой целью коробку придется снять и разобрать, осмотреть валы и шестерни, состояние муфт и других механизмов. А эту работу в большинстве случаев лучше доверить профессионалам.
