МТЗ-80/82 «Беларусь» является одним из самых массовых тракторов в бывшем СССР. Данная машина выпускалась в Минске, а также на ряде других заводов СССР с 1974 года и продолжает выпускаться до сегодняшнего дня.

Изначально трактор разрабатывался как лёгкая сельскохозяйственная машина. Однако в нашей стране он получил на много более широкое применение. На базе МТЗ-80/82 делалась разнообразная строительная техника, такая как бульдозеры и экскаваторы, которая стала не менее известна, чем сельскохозяйственная.

Поэтому информация о работе и обслуживании этого трактора будет интересна самой широкой публике. В статье ниже будет подробно рассмотрена коробка передач МТЗ 82, её возможности, а также порядок переключения скоростей МТЗ 82.

МТЗ-82: схема переключения передач, порядок переключения режимов

Схема переключения скоростей у тракторов МТЗ-80/82 «Беларусь» существенно отличается от таковой на автомобилях, поэтому стоит о ней рассказать подробней.

КПП МТЗ 82 рассчитана на 11 скоростей, вместе с нейтральной передачей их 12. Что любопытно, все эти скорости включаются одним рычагом.

О том, где какая передача, можно узнать на картинке ниже:

Схема переключения скоростей

Схема включения передач на тракторах МТЗ-80/82 «Беларусь»

На схеме римскими цифрами обозначены режимы:

  • I – понижающий;
  • II – повышающий.

Первое что нужно сделать, это включить режим, которым вы планируете двигаться. Он включается в крайнем левом положении. При этом обращаю внимание, что положение ручки при включении режима отличается от её положения при включении скорости. При включении режима ход ручки КПП намного больше.

Включение режима происходит следующим образом. Сцепление выжимается до отказа (у трактора оно находится там же где и у автомобиля, это крайняя левая педаль), после чего включается нужный вам режим.

После того как режим включен, возвращаете ручку в нейтральное положение и можно включать скорости. При включении понижающего режима, вам доступны скорости 1, 3, 5, 4, а также пониженная передача назад.

Если же вам нужно перейти в повышающий режим, то для этого сначала его нужно включить, переведя ручку влево вверх. После этого вы её возвращаете в нейтральное положение и вам доступны повышающие режимы. То есть 2, 6, 8, 7 скорости и повышенная назад.

Девятая передача прямая, она включается при всех режимах КПП, то есть при пониженном и при повышенном.

Тем, кому из текста непонятно как правильно пользоваться КПП на тракторах Беларусь предлагаю все, что описано выше посмотреть на видео:

Обращаю внимание читателей, что коробка передач МТЗ-80/82 несинхронизированная, а значит, все манипуляции с ней нужно делать через двойной выжим сцепления. Как это делается?

Если трактор движется, на какой-либо передаче, то при первом выжиме сцепления вы включаете нейтральный режим. Тогда вы полностью отпускаете сцепление после чего жмёте его ещё один раз для того, чтобы включить нужную вам скорость. Это и есть двойной выжим сцепления.

Обращаю внимание, что КПП МТЗ-80/82 довольно сложный механизм, движок МТЗ-80 имеет достаточно большой момент, чтобы срезать зубцы на шестернях, а также раскрошить их. Поэтому нужно добиваться включения передач без рыков и иного шума. Это позволит сохранять коробку в работоспособном состоянии долгое время.

Устройство коробки передач МТЗ-80 и МТЗ-82

КПП МТЗ-80/82 представляет собой чугунный картер, в котором расположено 4 вала, на которые надеты шестерёнки. Главными валами являются первичный и вторичный, которые расположены один над другим. При формировании крутящего момента им помогают два других вала — промежуточный и дополнительный.

Все валы КПП опираются на подшипники, расположенные в стенках корпуса коробки, а также в центральной перегородке.

Сам картер КПП заполнен трансмиссионным маслом, которое обеспечивает смазку трущихся поверхностей. Для того, чтобы масло ни покидало картер коробки, на оконечностях валов присутствуют сальники.

коробка передач

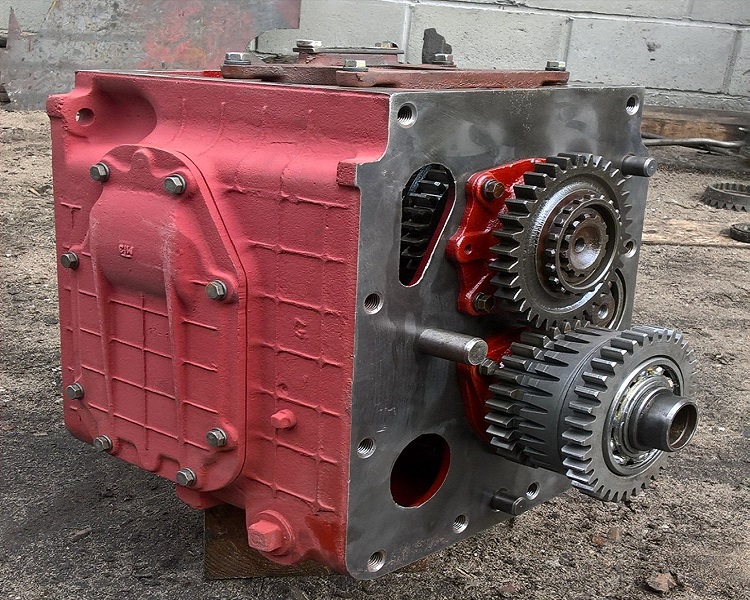

Фото КПП МТЗ-80/82

Первичный вал

Первичный вал является одной из самых важных деталей КПП. Именно на него, через сцепление попадает крутящий момент из двигателя в КПП. Одна сторона первичного вала взаимодействует с корзиной сцепления. Другая сторона передаёт крутящий момент муфте вторичного вала.

Первичный вал в коробке опирается на два подшипника и на нём надеты шестерни, которые отвечают за включение 3-й, 4-й, а также 5-й скоростей трактора.

Ещё одной важной функцией первичного вала является передача вращения ходоуменьшителю. С ним он связан посредством зубчатой передачи.

Порядок работы КПП МТЗ-80 и МТЗ-82

КПП

На рисунке выше показана схема коробки передач МТЗ-80/82. Она потребуется для понимания порядка работы КПП.

Крутящий момент от двигателя, через сцепление, передаётся к первичному валу, который обозначен цифрой 1. На валу находятся две шестерни (цифры 3 и 4). Эти шестерни могут передвигаться вдоль вала, именно они отвечают за 5, 4, 7, 8 скорости. Порядок включения этих скоростей можно также увидеть на рисунке.

Кроме этого, шестерня 4 при зацеплении с шестерней 5, включает 9 передачу.

Промежуточный вал, обозначенный цифрой 14, отвечает за передачу крутящего момента к вторичному валу КПП, обозначенному цифрой 7.

Подвижные шестерни у этого вала обозначены цифрой 18. Именно блок этих шестерёнок, при передвижении по валу вперёд, отвечает за 1, 3, 4, 5, а также за 1 заднюю скорости. Если же этот блок передвигается назад, то он отвечает за включение 2, 6, 7, 8 и 2 задней передач.

Дополнительный вал, обозначенный цифрой 27, участвует в формировании крутящего момента 1 и 2 передачи вперёд, а также обоих скоростей заднего хода.

Вторичный вал (цифра 7) передает крутящий момент непосредственно на ведущие колёса. Все передачи идут через промежуточный или дополнительный валы и только в прямой 9-й скорости участвуют 2 вала: первичный (1) и вторичный (7).

Конструкция реверс-редуктора МТЗ-80 и МТЗ-82

Между корпусом сцепления и КПП располагается реверс-редуктор. Этот узел отвечает за быстрое изменение направления движения с переднего на задний.

Реверс-редуктор состоит из двух узлов: блока валов и шестеренок, а также узла управления редуктором. Чертёж реверс-редуктора можно увидеть на рисунке ниже:

Чертёж реверс-редуктора

Цифрами на рисунке обозначены:

  1. крышка реверс-редуктора;
  2. синхронизатор;
  3. рычажок;
  4. валик с вилкой;
  5. шарик фиксатора;
  6. стакан;
  7. втулка;
  8. первичный вал КП;
  9. ведомая шестерня;
  10. коробка передач;
  11. гнездо переднее;
  12. корпус сцепления;
  13. промежуточная шестерня;
  14. ось сателлита;
  15. штифт;
  16. сателлит;
  17. шарикоподшипник;
  18. силовой вал;
  19. ведущая шестерня;
  20. крышка;
  21. механизм параллелограмма;
  22. рычаг управления реверс-редуктором.

Техническое обслуживание коробки передач МТЗ-82

В отличие от механических КПП автомобилей, коробки передач тракторов приходиться обслуживать. Обслуживание КПП тракторов МТЗ-80/82 заключается в контроле уровня смазки, своевременной её замене, а также контроле уровня затяжки всех болтовых соединений узла.

Масло в коробке передач МТЗ-80/83 нужно менять при ТО-3, которое проводится каждые 960 часов работы трактора.

На правой стенке коробки передач присутствует контрольная пробка, в нормальных условиях масло должно быть чуть ниже этого отверстия, если же масло существенно ниже этой контрольной точки, то его нужно долить. Стоит помнить, что для проверки уровня масла нужно поместить трактор на горизонтальную поверхность.

Как уже писалось выше, масло в КПП меняется при ТО-3. При этом в коробку передач можно заливать следующие виды масел:

  • ТЭ-15-ЭФО;
  • Тап-15В;
  • Моторное автомобильное масло М12Г1.

Замену масла в КПП МТЗ-80/82 производят сразу же после окончания работы трактора, ещё до того, как масло в коробке остынет. Именно при этих условиях можно добиться полного слива масла из картера КПП.

Ещё одним важным аспектом контроля технического состояния КПП является контроль осевого зазора в подшипниках вторичного вала. По условиям эксплуатации допускается зазор 0,3 мм.

Признаками превышения зазора являются посторонние шумы и стуки в коробке передач. Для того, чтобы устранить эти признаки нужно произвести регулировку зазора.
