Устройство рулевого управления трактора МТЗ-80

Выпуск бульдозера налажен с 1974-го года на заводе в Минске. Техника специального назначения активно применяется на уборке и возделывании культур, выполняет работы по погрузке и перевозке. Трактор отличается надежностью и простотой, в обслуживании обходится дешево.

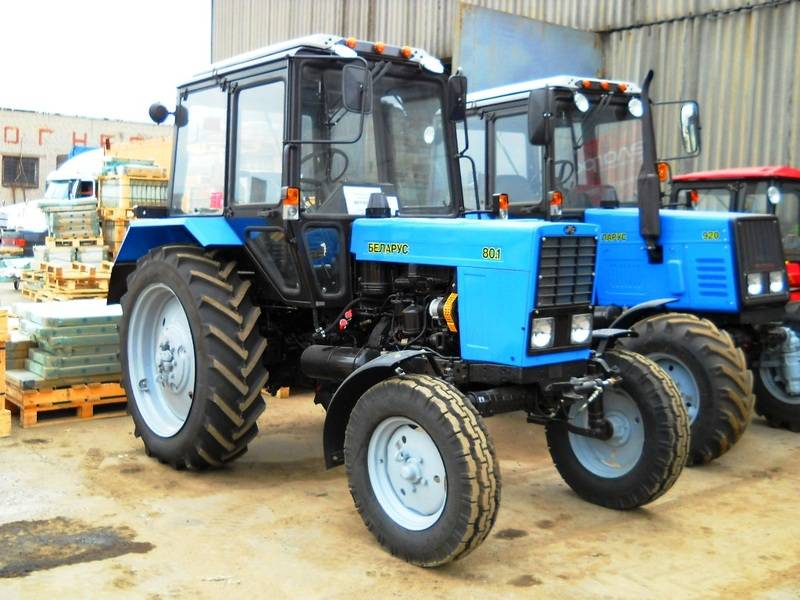

Устройство и характеристики

В производственном процессе трактора МТЗ-80 используется классическая схема — размер задних колес превышает передние, рамная конструкция полого типа. Мотор Д-240 — дизельный, запускается от электрического стартера. Его вторая версия — Д-240 Л, пуск осуществляется от карбюраторного «пускача». Мощность двигателя достигает 80 лошадиных сил, частота — 2 200 оборотов, расход дизтоплива — 238 г/кВт.ч.

Двигатель включается из кабины тракториста, включенной при помощи коробки передач. Запуск при этом блокируется. Зимой с целью облегчения запуска всасывающий дизельный коллектор оснащен подогревом электрофакельного типа.

Скоростной ряд трансмиссии расширен и рационален: для движения вперед — восемнадцать передач, задний ход обеспечивается четырьмя скоростями. Такая особенность МТЗ-80 позволяет использовать мотор на разных работах, включая повышенный режим, либо транспортные передачи.

Сцепление имеет резинки, гасящие колебательные движения коленвала мотора. Тормозок стопорит вал после выключения сцепления и обеспечивает легкий переход на другую скорость и штатный ввод в зацеп шестеренок.

Второй мост блокируется сразу и принудительно. Отвечает за это специальная муфта с гидроприводом, соединенным с гидравликой руля. Для устойчивого положения трактора МТЗ-80 и легкости управления, увеличения эффективности переднего моста в момент навески прицепных механизмов, разгружающих переднюю пару колес, с помощью кронштейна, находящегося на брусе, крепят балласт. Аналогичная система предусмотрена для больших колес.

Тягово-сцепные свойства и показатель проходимости в сложных почвах обеспечиваются резино-металлическим полугусеничным ходом и приставкой, соединяющей заднюю колесную пару.

Навесное оборудование трактора МТЗ-80 имеет автоматическую сцепку, благодаря которой тракторист присоединяет агрегированную технику, не покидая кабины.

Эффективность работ, связанных с перевозкой грузов, объясняется наличием буксира, оснащенного пневмосистемой, которая обеспечивает тормозные приводы у больших прицепов и прочих машин. Для подсоединения прицепа на одной оси, трактор МТЗ-80 имеет гидрофицированный крюк.

Пневматическая система обеспечивает подкачку шин и используется в ряде других целей. Установка тракторной кабины производится на амортизаторы, выполненные из резины. С остовом жесткой связки не имеет, в результате чего уровень шума и вибрации снижается. Кабинные стенки и двери обшиты материалом, защищающим от шума. Помимо этого он отвечает за сохранность тепла внутри. Для обогрева предусмотрен отопитель, подающий тепло от водяной системы мотора.

Единственное сидение оснащено подвеской торсионного типа и гидроамортизатором. Его положение и жесткость регулируются на основании физических особенностей водителя (веса и роста). Для удобства входа в кабину и комфортного управления расположение рулевого колеса тоже меняется.

Жесткость кабинного каркаса трактора МТЗ-80 отвечает требованиям, предъявляемым к безопасности на случай аварийных опрокидываний техники. В качестве дополнительной меры к сидению прикреплены ремни безопасности.

Технические параметры трактора МТЗ-80:

• класс тяговый — 1,4;
• полная масса — 3,6 тонн;
• количество цилиндров двигателя — 4;
• объем мотора — 4,75 литров;
• максимальный крутящий момент — 290 Н.м за 1 400 об/мин.;
• объем топливного бака — 130 литров;
• тип рулевой колонки — с гидроусилителем.

Рулевое управление трактора МТЗ-80

С помощью данного механизма создается и поддерживается движение в прямом направлении, выполняются смещения передней пары колес, находящихся под рулевым управлением. Рассмотрим подробнее устройство рулевого управления трактора МТЗ-80. Его составными элементами являются руль, трапеция и привод, в оснащении имеется гидроусилитель.

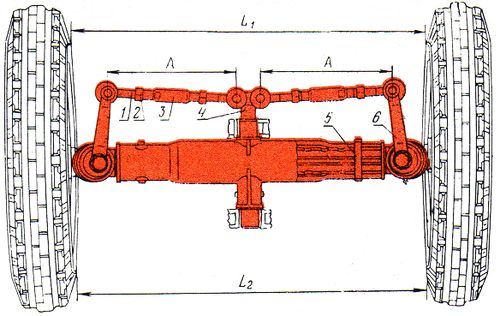

Трапеция отвечает за повороты первой пары колес на необходимые углы, благодаря чему задние поворачиваются по единому центру, находящемуся на продолжении дальней оси. В этом случае колеса качаются по концентрической окружности, скольжение в бок отсутствует. Составными элементами трапеции являются пара тяг поперечного типа рулевого колеса, соединенных при помощи сошки, первой мостовой балки и поворотные рычажные элементы.

В случае, когда трактор МТЗ-80 движется прямо, сошка устанавливается в центральное положение. Своим ходом поршень рулевого гидроусилителя ограничивает ее местоположение в момент поворотного маневра. Внутренними колесами создается наибольший угол в 40 градусов, наружными — в 30. Тяга рулевого имеет соединительную трубку и два наконечника.

Рулевой гидроусилитель трактора МТЗ-80: устройство и принцип работы

Тракторы марки МТЗ комплектуют ГУР 70-3400020, который относится к раздельно-агрегатному типу, с цилиндром на две стороны и распределителем на один золотник. Гидроусилитель — промежуточный элемент рулевого управления трактора МТЗ-80, обеспечивающий связь между малыми колесами и рулевой колонкой. Механизм отвечает за управление. Гидравлические агрегаты системы составляют один узел, установленный перед радиаторным отсеком мотора трактора МТЗ-80. Сверху все закрыто облицовкой.

Поворот руля до упора, либо колесной пары в колее приводят к повышению давления в гидравлике, срабатывает клапан, за счет чего жидкость сливается в бак. Если ГУР трактора МТЗ-80 вышел из строя, рулевое управление становится «тяжелым». Причинами являются:

• Недостаточное количество рабочей жидкости, а также попавший внутрь системы воздух способствуют возникновению пены. В первом случае выполняется проверка и долив до установленного уровня, во втором — всасывающую магистраль проверяют на герметичность, устраняют точки утечки.
• Сбой регулировки защитного клапана вызван уменьшением системного давления. Регулировка проводится повторно, диапазон составляет величины в 7.5-8.5 MПa.
• В насосе присутствуют серьезные утечки, поэтому требуется его замена.
• Зацеп червячно-секторной пары заедает. Производится регулировка.

Наконечник тяги руля

Такие конструктивные элементы вкручиваются в трубу по резьбе и зафиксированы контргайками. Внутри наконечника находится шарнир сферической формы, заполненный на заводе смазкой. Во время эксплуатационного периода пополнять ее необходимости нет.

Привод и рулевая колонка МТЗ-80

С помощью привода вращение передается в направлении от руля в сторону механизма и гидроусилителя. За передачу усилия отвечают валы, соединенные карданными шарнирами. Рулевая колонка трактора МТЗ-80 регулируется по высоте и может наклоняться вперед по направлению хода техники.

Руль трактора МТЗ-80 устанавливается на шлицы полого вала. Внутри компонента расположен винт, подсоединенный к пластмассовому маховику. Он вкручивается в гайку с вмонтированным в нее штифтом.

Регулировка колонки

С устройством рулевого управления трактора МТЗ разобрались. Теперь рассмотрим, как выполняется регулировка. Положение руля регулируется по высоте, диапазон которой равен 12 см. Тракторист самостоятельно определяет комфортное положение, повернув против направления часовой стрелки маховик на 3-5 оборотов и переместив на необходимый уровень руль с валом. После этого маховик закручивается до конца в обратную сторону.

Вал вращается в колонке благодаря капроновым втулкам, установленным в амортизаторы, снижающие степень вибрации руля. Перемещение вала по оси ограничивается гайкой и контргайкой. В процессе эксплуатации рекомендуется периодически проверять компоненты привода руля, затяжку соединений, смазывать шарниры через каждые 960 часов работы рулевого управления трактора МТЗ-80.

ТО и ремонт управления

Техобслуживание подразумевает проверку масляного уровня в корпусной части и вероятность протечек в соединениях гидроусилительной системы. Помимо этого проверяются соединения по резьбе, крепежи сошки и тяг. Периодически смазываются карданные шарниры, проводится замена масла, промывается фильтрующий элемент. Промывая фильтр, проверяя или меняя масла, следят за тем, чтобы в систему не попала грязь.

Фильтр промывается следующим образом:

• маслопровод отсоединяют от редуктора;
• открутив крепеж, снимают крышку;
• отсоединяют оставшуюся пару маслопроводов от клапана, удерживая фильтр, выкручивают клапан;
• чистка фильтра выполняется бензином или соляркой, которыми смывается грязь. Подтягивается гайка секторного крепления, осматривается сцепление рейки с сектором. Когда зазорный участок превышает 0,3 мм, зацеп регулируется, для чего откручиваются крепежные болты, вынимаются парами прокладки, сокращается зазор, размер которого контролируется щупом.

Фильтрующий элемент вставляется в обратном порядке. Установив крышку, заранее отворачивают контргайку, вкручивают болт до конца, которым корректируется смещение вала по оси. После этого крепеж выворачивается на десятую часть оборота и законтривается.

Регулировка зацепа и подтяжка червячной гайки

Если трактор находится на прочной площадке, мотор его включен, то для выворачивания колесной пары возможный поворот рулевого не должен выходить за предел в 30 градусов. Когда такое значение превышено, следует проверить и затянуть рычаги и сошники, выполнить регулировку шарниров тяг. Если проблема не исчезла, уточняется и регулируется зазор в сцепке между червяками и секторами, которые затягиваются при необходимости по мере проверки.

Выполняется регулирование таким образом:

• мост поднимается, тяги откручиваются;
• ослабляется крепежный болт, проворачивается по стрелке часов до тех пор, пока червяк не упрется в секторные зубья. Заводится двигатель, крутится рулевое. Если ощущаются заедания, болт проворачивается в обратную сторону, пока они не исчезнут;
• болт затягивается, тяги подсоединяются к сошке.
