Регулировка корзины сцепления КАМАЗа

27.05.2019

Регулировка корзины сцепления КАМАЗа
В этой статье

Прочность, надежность, безотказность, — все это поверхностные характеристики автомобилей марки Камаз камского автомобилестроительного завода. Данные грузовики работают уже очень много лет, являются неотъемлемой частью военной спецтехники, дальних грузоперевозок, работают на карьерах, строительных площадках любого уровня сложности. Данные возможности осуществимы благодаря надежным механизмам, лежащим в основе строения данного типа автомобиля. Заблаговременно спланированное техническое обслуживание — залог длительной, безотказной работы всех систем управления. Регулировка сцепления — обычный, всегда актуальный процесс. Данную марку авто принято комплектовать либо двухдисковым, либо однодисковым функциональным сцеплением. Во время всего своего срока службы данный узел испытывает колоссальные нагрузки. Пробег грузового автотранспорта, особенно большегрузного, насчитывает порой миллионы километров, а сами тягачи называют миллионниками. Грамотный подбор запчастей вместе с хорошо выполненным техническим обслуживанием становится гарантией долгой эксплуатации. Регулировка функциональной корзины Камаза требует определенной сноровки, навыков.

  • Наиболее ощутимым индикатором неисправности станет треск при переключении передачи. Передача должна переключаться максимально плавно, беззвучно. Если присутствуют посторонние звуки, необходимо быстро провести диагностику.
  • Достаточно странно будет ощущаться пробуксовка на больших оборотах двигателя. Иногда пробуксовку можно спровоцировать специально, удерживая педаль нажатой, при этом значительным образом подгазовывая. Данная система прекрасно работает на легковых автомобилях, грузовики пробуксовывают более сложно. Например, чтобы подняться на гору, нужно «дать» двигателю больше оборотов, чем при обычном движении. Именно поэтому пробуксовка в данном случает только создаст дополнительные проблемы.
  • Изменение свободного хода педали также является проблемой. Каждая педаль имеет свое числовое значение свободного хода, поэтому если проигнорировать данный момент, стоит в дальнейшем ожидать серьезной поломки.

Большинство возникающих проблем внутри механизмов дают о себе знать заблаговременно. Задача водителя — понять знаки, которые подает система, правильно растолковать, или доверить толкование непосредственно специалистам.

Правила регулировки

Снять либо отрегулировать сцепление вполне можно самостоятельно. Главное — соблюдать основные технологические моменты процессов, ведь нужно выполнять регулировку определенными этапами.

  • Свободный ход педали. Педали Камаза имеют свой определенный люфт, который составляет разбег примерно 6-12 миллиметров. Основные изменения ведутся от центральной части ведущей пластины. Педаль опускают до момента, когда заработает основной цилиндр. Отклонения нормы регулируют между толкателями ПГУ и верхними упорами. Чтобы выполнить регулировку необходимо использовать эксцентриковый палец, являющийся соединительным механизмом между педалью, верхнего проушиного толкателя. Педаль вытяжения должна плотно прижимать рабочий механизм до упора сверху. Палец поворачивают таким образом, чтобы между поршнем и толкателем образовался зазор 6-12 миллиметров, устанавливая таким образом идеальные показатели. Работы завершаются плотным закручиванием корончатой гайки, полный ход имеет зазор примерно 19 миллиметров.
  • Муфта выдерживает значение рабочего хода, рекомендованного производителем, диапазоном 3,2-4 мм. Рычаг вилки перемещается руками, данным образом производится контрольное измерение зазора. Рычаг в правильном рабочем положении двигается от сферической гайки толкателя. Гайка расположена на пневматическом либо гидравлическом усилителе привода сцепления (зависимо от модели Камаза). Для регулировки зазора сцепления придется снять пружину, перемещая рычаг не более чем на пять миллиметров. При свободном ходе менее трех миллиметров, регулировка производится при помощи сферической гайки.
  • Привод можно проверить только зажав педаль до упора. Если значение составляет менее 24 миллиметров, полное выключение системы невозможно. Необходимо замерить уровень свободного хода педали, объема рабочей жидкости внутри главного цилиндра. Полный объем заполнения гидропривода составляет 380 кубических сантиметров. Если данные электронного блока показывают другие значения, вероятно внутрь системы попал воздух. Если избавиться от воздуха внутри системы, показатели придут в норму.
  • Нажимной диск регулируется в определенной очередности. Первоначально необходимо демонтировать коробку передач. В Камазах данный механизм является очень массивным, поэтому однозначно потребуются помощники. Далее снимается корзина. Демонтируется сначала ведомый диск, затем средний, потом ведущий. В обратной последовательности устанавливаются новые детали. Далее важно отрегулировать пятак корзины сцепления. Проверяется правильность установки всех механизмов, после чего коробку передач возвращают на свое место. Данный порядок подходит для двухдискового сцепления. На однодисковом процесс будет немного проще.
  • Лапки корзины также регулируются в несколько этапов. Для начала также демонтируют коробку передач. Гаечными ключами откручивают болты крепления. При помощи грузовой лебедки, чтобы не повредить детали, поднимается КПП. Проверяется техническое состояние муфты, оттяжного пружинного элемента, выжимного подшипника. Диск с маховиком соединяют винты, которые необходимо открутить. Ведомый диск слегка придерживают, чтобы открутить нажимной элемент. Далее желательно проверить дефектовку всех деталей, раз уж мы «забрались» так глубоко внутрь системы. Проверяется состояние выжимного подшипника: если механизм исправен, он достаточно легко вращается. Рабочую поверхность выжимного клапана можно просто проверить визуально.

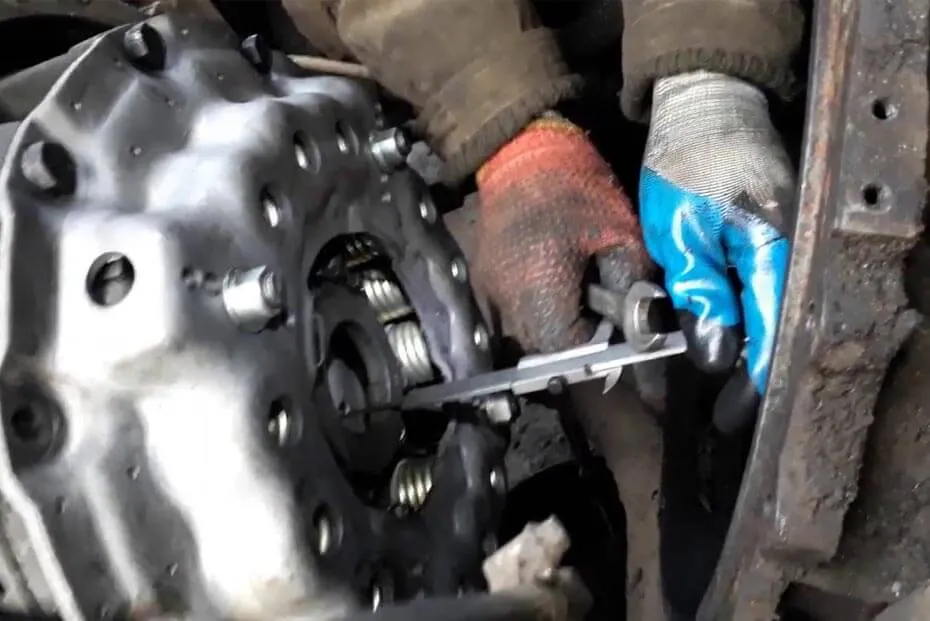

Расположение лапок КС ориентируют на рабочее положение поверхности нажимного диска. С дополнительного маховика сами лапки снимать не нужно, достаточно отрегулировать их гаечными ключами под регулировочные винты. Винты закручиваются не сильно, чтобы при дальнейшей работе не были свернуты головки. Чтобы проверить правильно ли установлены лапки, нужна специальная пластина. Сферические выступы обычно касаются контрольной пластины, после чего все винты крепежа опорных пластин хорошенько затягиваются. Собирается механизм обратным циклом.

После основных этапов регулировки рычагов, лапок, может понадобиться дополнительная регулировка сцепления.

  • Винты крепежа пневматического усилителя привода хорошенько закручиваются.
  • Необходимо сначала оценить визуально, затем проверить руками герметичность привода сцепления. Если есть утечка, ее необходимо устранить при помощи замазки силиконовым клеем. Клей наносят тонким слоем.
  • Далее гидросистему привода прокачивают. На холостых оборотах несколько раз до упора выжимается педаль сцепления.
  • Проверяется работа оттяжных пружин, рычага вилки сцепления. При выявлении неисправных деталей, их необходимо заменить качественными оригинальными запчастями.
  • Если необходимо, привод дополнительно регулируют. В регулировку входит проверка свободного хода педали, правильность работы муфты.
  • Пока система открыта, лучше попутно смазать маслом подшипник муфты, вилки.
  • Важно проверить уровень жидкости внутри бачка привода. Если жидкости не хватает, нужно ее долить. При устранении неисправности системы, старую жидкость иногда сливают, заливая новую.
  • Если внутри системы образовался конденсат, его необходимо слить. Конденсат внутри бачка разбавляет рабочую жидкость, снижая ее показатели.

Пятак коробки сцепления иногда может выступать за поверхность кольца. В данном случае пятак утапливают, предварительно проверяя наличие федоро снизу.

Регулировка сцепления большегрузных машин проводится чаще, чем у легковушек. Обусловлено это большими пробегами, колоссальными нагрузками системы, иногда неправильным использованием. Некоторые водители резко бросают педаль, дожимают не до конца, неправильно переключают скорость. Неграмотное обращение укорачивает работу механизма, способного служить годами. Наиболее часто «летит» сцепление у неопытных водителей.
