Пневмогидравлический усилитель (иными словами ПГУ) является частью составного узла сцепления Камаза. Аналогично обычному гидроусилителю руля, облегчающему повороты рулевой колонки, ПГУ позволяет прилагать меньше усилий при нажатии на педаль сцепления.

Специфика грузового автотранспорта предполагает сложность управления механизмами. Помимо прочего, водителю иногда приходится прилагать дополнительные усилия для управления тягачом. Именно поэтому конструкторы придумали множество апгрейдов, позволяющих свести физические нагрузки к минимуму.

Корпус устройства усилен двумя видами металла: передняя часть алюминиевая, задняя — чугунная. Между двумя частями проложена уплотнительная соединяющая прокладка, обеспечивающая наилучшую герметичность.

В обычных авто сложно выжимаемое сцепление подлежит замене, потому что оно либо перегорело, либо заклинило тросик, либо «полетела» корзинка. Однако грузовое сцепление всегда выжималось тяжелее легкового. Пневмогидравлика существенно облегчает момент выжимания акселератора. Маленькая, но такая важная деталь, имеет следующие составные части:

  • Систему слежения — особый механизм, передающий информацию центральному электронному блоку. Изначально педаль сцепления находится в жестком положении, именно система слежения передает импульс нажатия, после чего процесс выжимания акселератора становится более легким.
  • Исполнительный пневматический цилиндр — сердце системы, выполняет механическую функцию.
  • Индикатор износа накладок ведомого диска — передает информацию о текущем техническом состоянии системы.

Конечно, гидравлика немыслима без гидравлической жидкости. Она составляет основу системы, транспортируется между узлами механизма под высоким давлением, создавая необходимый крутящий момент. Место нахождения — главный цилиндр. Пневмогидравлический цилиндр заставляет работать поршни вместе со следящей системой. После снижения давления детали возвращаются в исходное положение. Собственно, принцип работы идентичен практически всем цилиндровым механизмам Камаза: высокое давление — толчок, низкое давление — исходное положение. Именно поэтому так важно наличие гидравлической жидкости в системе, без нее невозможно привести механизм в действие.

Варианты поломки

Любой механизм имеет свой ресурс, соответственно, неизбежны поломки. Некоторые детали автомобиля заменяются планово после прохождения определенного километража. Сцепление — специфический «орган» машины, который используется постоянно. Более того, срок службы напрямую зависит от добросовестного бережного отношения водителя. Если выжимать акселератор неаккуратно, бросать, отжать не до конца, можно быстро «спалить сцепление», либо повредить ПГУ. Технически данные проблемы можно свести к нескольким пунктам.

  • Резиновое кольцо либо манжета распухают, соответственно, следящий поршень ПГУ клинит. Заклиненная деталь, призванная находиться в постоянном движении, естественно, останавливается в одном положении, поэтому тормозит работу всей системы.
  • Поврежденный впускной клапан выдает слишком малое количество сжатого воздуха. Воздушные потоки помогают системе создавать необходимое давление, отсутствие которого приводит к поломке.
  • Воздух внутри гидропривода нарушает циркулятивную работу. Водитель может почувствовать излишнее количество воздуха в виде проседания педали сцепления.

Ввиду того, что основой работы ПГУ являются опорно-двигательные моменты, происходящие под высоким давлением, проседание мягких колец, манжет, отсутствие воздуха либо его присутствие в неположенных местах приводят к поломкам всей системы, нарушая работу ПГУ.

Признаки неисправности

Сцепление грузового транспорта устроено достаточно сложно, чтобы доверять его диагностику, последующий ремонт только квалифицированным специалистам сертифицированных сервисных центров. Самостоятельный ремонт ПГУ — непростая задача ввиду наличия множества мелких деталей, однако при наличии четкой инструкции даже новичок может попробовать свои силы в отладке работы ПГУ. Диагностика пневмогидравлики проводится редко, поэтому основные неисправности выявляются визуально посредством первых признаков.

  • Начиная движение либо переключая передачу, водитель почувствует запоздалое начало работы системы. Например, изначально педаль выжимается трудно, потом легче, до «пола» доходит уже мягко. Исправный механизм работает стабильно по всему ходу педали.
  • Иногда чтобы устройство среагировало, приходится сильнее обычного отжать педаль. Конечно, это свидетельствует о неисправной работе, ведь нажатие должно быть изначально плавным.
  • Самая популярная диагностическая метка — «заклинивание», «закусывание» сцепления. Данную проблему легко перепутать с клином тросика.

Обнаружив хотя бы один признак, необходимо незамедлительно провести диагностику системы пневмогидравличекого привода.

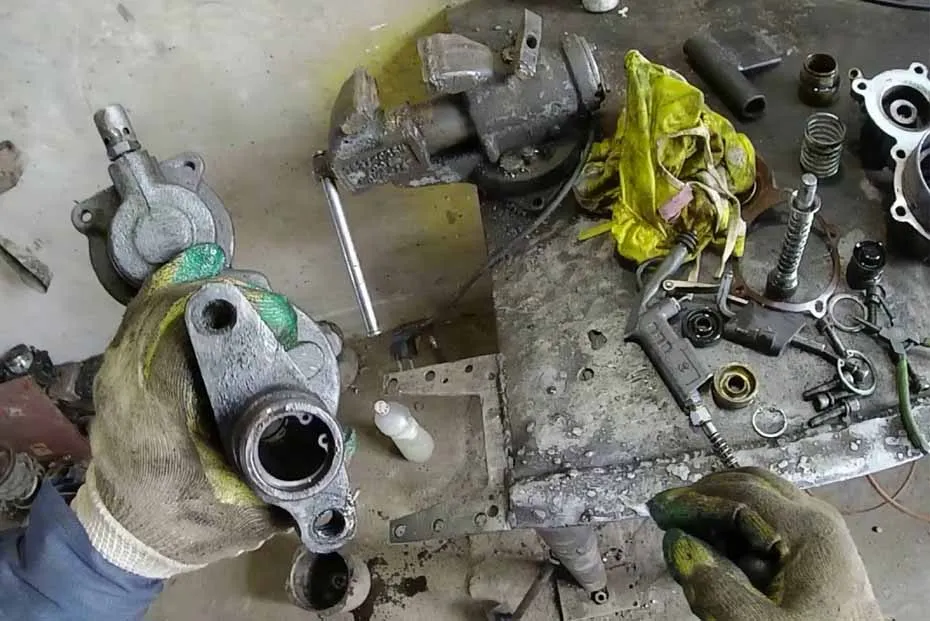

Ремонт

Сервисных центров Камаз масса, каждый оснащен специальным оборудованием диагностики, выявления неисправностей. Если неисправность выявлена водителем самостоятельно, есть возможность самостоятельного ремонта, просмотрим небольшой алгоритм проведения ремонтных работ ПГУ.

  • Закрепляем задний корпус тисками, обеспечивая полную неподвижность детали.
  • Выкручиваем болты.
  • Снимаем крышку подвода воздушного клапана, сам клапан вытаскиваем.
  • Снимаем полностью передний корпус.
  • Удаляем мембранные пружины.
  • Снимаем диафрагму.
  • Опустошаем задний корпус: вытаскиваем кольцо, поршни.
  • Отвинчиваем крышку уплотнителя выпускного отверстия и перепускного клапана.
  • Снимаем тиски.
  • Стопорное кольцо вытаскиваем.
  • Снимаем конусы, шайбы, седло со стержня клапана.
  • Следящий поршень освобождает от уплотнительного кольца.
  • Уплотнительное кольцо вытаскивается вместе с пневматическим поршнем, демонтируем манжету.
  • Снятые запчасти необходимо тщательно промыть. Для промывки подойдут керосин, бензин. Промытые детали обдуваются сжатым воздухом, дефектуются.
  • После тщательного просмотра запчастей, замены непригодных деталей, сборка производится обратным порядком.

Можно сделать простой вывод: сборка/разборка ПГУ — задача весьма кропотливая, однако соблюдая технологию процесса, его вполне можно произвести самостоятельно.

Регулировка

Итоговым этапом возвращения работоспособности системе служит регулировка механизма. Чтобы отрегулировать узел, необходимо обеспечить полный ход толкателя, составляющий примерно двадцать пять миллиметров. Нажав педаль до упора, измеряются показатели сцепления. Должный показатель свидетельствует о правильном выполнении ремонтных работ. Если показатель ниже нормы 25, стоит первым делом проверить наличие гидравлической жидкости, состояние воздушных систем.

Возникновение любой неисправности ПГУ служит причиной срочного ремонта. Различные модели Камаза могут иметь немного отличающиеся строением, функционалом системы ПГУ. Самыми простыми считаются механизмы, установленные на 5320 — самом ходовом виде тягача-полуприцепа среди российского грузового автопрома.
