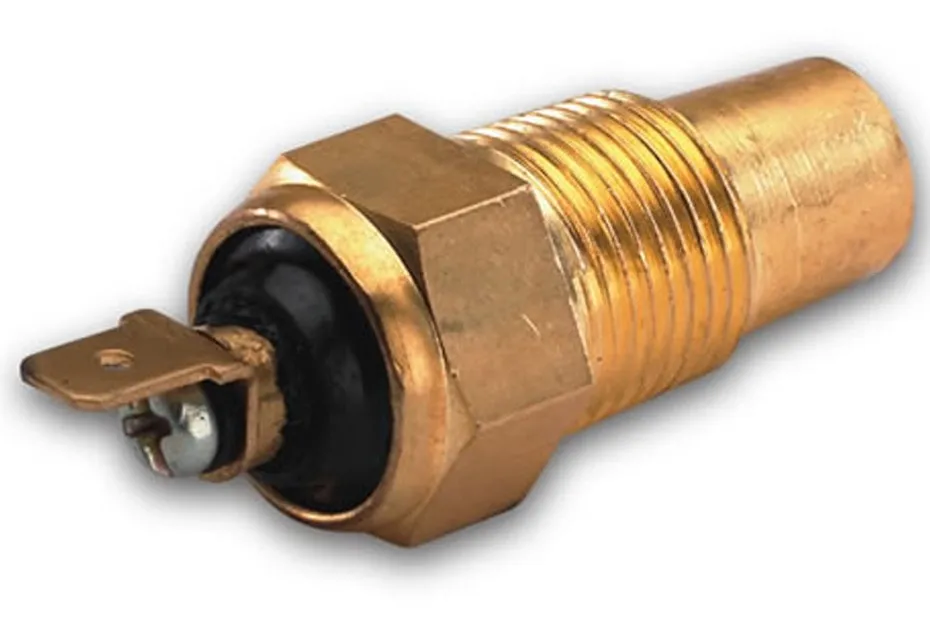

Где находится датчик температуры КАМАЗа

Специфика работы грузовых автомобилей связана с сильными нагрузками. Высоконагруженные механизмы имеют свойство изрядно нагреваться. Усугубляется положение большим количеством смазок, рабочих жидкостей, находящихся внутри механизмов, обеспечивающих нужную силу трения, которые также подвержены перегреву. Перегреть мотор можно только один раз, после чего придется покупать новый. Иными словами, детали двигателя соприкасаются с сильно нагретыми газами, совокупно также сильно нагреваясь. Обратная сторона процесса — переохлаждение, также недопустимо. Переохлажденные детали увеличивают общие теплопотери мотора, увеличивая трение между запчастями. Загустевают смазочные жидкости, снижаются мощность и экономичность. Хороший тепловой режим механизма составляет порядка восьмидесяти пяти градусов — идеальная температура работы компонентов.

За годы активной эксплуатации Камазов конструкторы выработали множество вариаций моторов разных классов типа Евро 1, 2, 3, 4, отвечающих общепринятым стандартам экологичности, экономичности, интеллекта. Самые популярные разработки произведены на базе моделей 6520, однако реновации затронули также Камазы 65115, 43118, где были изменены многие параметры работы дизеля, в том числе и усовершенствованы охладительные возможности.

Принцип работы

Работа системы направлена на регулирование температурного коэффициента внутри двигателя. Камазы имеют несложное строение системы охлаждения, состоящей из нескольких основных частей.

• Коленчатый вал двигателя оказывает воздействие на привод. Привод связан с водяным насосом, поэтому при собственном движении, он затрагивает водяной насос, заставляя его работать.
• Внутри полости водяного насоса находится крыльчатка. При вращении, крыльчатка вызывает разряжение механизмов.
• Разряженный антифриз поступает внутрь водяного насоса из нижнего бачка. Далее жидкость следует в специальную рубашку охлаждения блоков цилиндра, далее затрагиваются головки блоков, после чего механизм оказывает влияние на термостат.
• При нагреве менее семидесяти пяти градусов, антифриз вырабатывает цикл, минуя радиатор охлаждения, ведь он слишком холодный, чтобы еще более охлаждаться.
• Нагрев до девяносто пяти градусов заставляет открыться термостаты полностью, тогда охлаждающая жидкость проходит непосредственно через радиатор, охлаждаясь потоком воздуха внутри радиатора, который создает вентилятор охлаждения.

Система охлаждения поддерживает заданную корректную рабочую температуру. В различных моделях Камаза модификация СО может быть различной. Например, моторы серии 740 имеют жидкостное строение закрытого типа. Закрытый тип характеризуется атмосферным сообщением циркулятивных клапанов через паровоздушные клапаны, остальные типы взаимодействуют напрямую. Закрытый тип имеет ряд преимуществ, основным из которых является возможность повышения температуры кипения охлаждающей жидкости при практически полном устранении потерь через выкипание. Иными словами, нагретая жидкость будет оставаться полностью внутри узла максимальное количество циклов, ведь ей просто некуда деваться через закрытый тип строения.

Система охлаждения включает радиатор. Его задача — быстрое интенсивное охлаждение. Различные типы Камазов также оснащены различными радиаторами. Например, модель 740 имеет трубчато-пластичный тип, основными составляющими которого являются сердцевины верхних, нижних бачков. Сердцевинами считаются ряды отдельных трубок с поперечными горизонтальными пластинами, придающими радиатору жесткость, увеличивающими поверхность охлаждения. Трубки соединяют бачки между собой. Нижний бачок соединен прорезиненным плотным шлангом с полостью охлаждения двигателя, нижний оснащен краном впуска охлаждающей жидкости, патрубков, соединяющим водяной насос. Заполнение радиатора осуществляется только путем заполнения расширительного бачка, ведь в Камазах отсутствует заливная горловина. Бачок расположен с правой стороны двигателя, при нагреве жидкости внутри бачка компенсируется ее количество, поэтому при грамотной работе нагруженного узла нехватка жидкости совершенно невозможна. Сам бачок оснащен двумя горловинами, через которые вставляется паровоздушный клапан, либо происходит заполнение рабочей жидкостью.

Еще одна деталь охладительного механизма — жалюзи. Они регулируют степень напора воздушных потоков, проходящих через радиатор. Устанавливаются непосредственно перед радиатором, имеют вид пластин — створок, прикрепленных шарнирами к каркасу.

Немаловажную роль играет рабочий водяной насос. Данный механизм создает принудительную циркуляцию охлаждающей жидкости. Большинство узлов высоконагруженных систем грузовых автомобилей работают либо поршневым способом, либо насосным. Перекачка давления создает движение компонентов, запускающее работу целых узлов. Чаще всего встречается насос центробежного типа. Устанавливается перед передней частью цилиндров, работает от шкива коленчатого вала через ремень. Составными частями водяного насоса являются вал, крыльчатка, подшипники, сальник, заключенные внутрь корпуса. Крыльчатка вращается, образуя центробежную силу. Данная сила заставляет охлаждающую жидкость подниматься из нижнего бачка внутрь корпуса насоса, после чего распределяется вдоль стенок. Стенки имеют отверстия, через которые жидкость попадает внутрь полости блока цилиндров.

Важным охладительным элементом, который установлен абсолютно на всех моделях Камазов, является вентилятор. Некоторые модели имеют два типа вентилятора: большой, малый. Эта многоступенчатая развязка организована таким образом, что при нагреве запускается сначала малый вентилятор, если работы малых оборотов недостаточно, через некоторое время запускается большой вентилятор, завершая процесс охлаждения. Вентиляторы усиливают потоки воздуха, проходящие через их сердцевину, создавая при правильном крутящем моменте нужный температурный коэффициент. Строение вентилятора очень простое. Крыльчатка имеет пять лопастей, которые держатся на ступице. Благодаря более тонкому диаметру ступицы, лопасти могут свободно вращаться. Привод осуществляется гидромуфтой под управлением электрических автоматов.

Гидромуфта передает крутящий момент, подаваемый коленчатым валом. Кроме того, гидромуфта гасит колебания нагрузок, возникающие при резком изменении частоты вращения коленчатого вала. Иными словами, большая скорость создает большее вращение, соответственно, уровень нагрева увеличивается. При увеличении нагрева, гасящие нагрев моменты также будут становиться больше. Именно поэтому чем больше скорость (частота вращения коленчатого вала), тем интенсивнее работает гидромуфта. Ведущая часть состоит из ведущего вала, к которому крепится кожух ведущего колеса, шкива. Ведомая часть вращается автономно на двух шариковых подшипниках, состоит из ведомого колеса, вала ведомого колеса, ступицы вентилятора. Вокруг гидромуфты устанавливается уплотнительное кольцо — две резиновые манжеты.

Работа вентилятора зафиксирована тремя режимами, зависимо от положения крана включения. Первый режим — автоматический. Данный тип возникает при температурном коэффициенте около девяноста градусов — тип положения группы «В». Отключенный вентилятор заставляет кран переключаться в положение «О». Третий тип — постоянная работа вентилятора. Постоянная работа допускается только на кратковременный срок, иначе ресурс жизнеспособности вентилятора резко сокращается. Именно поэтому не рекомендуется постоянно держать мотор на высоких оборотах. При установлении высоких оборотов, вентилятор будет постоянно включен, ведь ему необходимо поддерживать более низкую температуру, чем дает высоконагруженный мотор. Внутри корпуса самого включателя вентилятора расположились термосиловой элемент, золотник, возвратная пружина. При повышении температуры до девяносто пяти градусов, шток термосилового элемента толкает золотник, масло уровня смазки двигателя перемещается внутрь полости гидромуфты. Центробежная сила отбрасывает масло к вращающемуся ведущему колесу, ударяет о лопатки ведомого колеса. Сливается масло в поддон картера. При более низкой температуре, менее девяноста градусов, возвратная пружина отжимает золотник, доступ масла перекрывается, вентилятор отключается. Автоматическая муфта включения вентилятора помогает поддерживать оптимальный температурный режим двигателя, попутно снижая мощность двигателя, включая более экономичный режим работы. Иными словами, система охлаждения напрямую контролирует экономичность работы высоконагруженных узлов грузовика, обеспечивая наиболее рациональный уровень работы.

Термостат стоит немного особняком среди остальных охладительных узлов. Он автоматически регулирует температуру охлаждающей жидкости, ускоряя момент пуска двигателя. Камазы имеют термостат твердого наполнения. Составные части данного термостата включают медный баллон, внутри которого специальная масса (медный порошок плюс церезин — нефтяной воск). Баллон автономно закрыт крышкой, уплотненной резиновой диафрагмой со штоком. Шток имеет серьгу, закрепленную на клапане отдельной осью. Важной особенностью термостата является наличие датчика измерения температуры. Она находится рядом с датчиком сигнализатора аварийного перегрева. Обе запчасти имеют примерно одинаковую функцию, однако датчик температуры — самый важный адаптер возможного перегрева мотора. Путем определенной системы сигналов, он подает информацию центральному электронному блоку управления, который принимает соответствующие ситуации меры.

Клапан термостата устанавливается в две прорези, находящиеся в верхней части корпуса. Непрогретая масса баллона двигателя имеет твердое состояние, клапан термостата имеет закрытое положение под воздействием спиралевидной пружины. Прогревая двигатель, масса баллона начинает плавиться, объем массы увеличивается, открывая клапан путем воздействия диафрагмы и штока. Полное открытие достигается при температуре около девяноста пяти градусов, когда масса наполнителя расширится.

Расположение, устройство

Новые модификации автомобилей Камаз стали оснащаться более мощными двигателями, способными работать на предельных нагрузках. Большинство нагрузок определяются именно спецификой работы грузовиков. Например, дальномеры возят зачастую грузы, превышающие допустимые тоннажные нормы, негабариты перетаскивают грузы вообще несоразмерные объемам тягача, самосвалы испытывают большие нагрузки ввиду сложной местности, в которой приходится работать. Данные особенности эксплуатации привели конструкторов к мысли, что система охлаждения, которая устанавливалась на тягачи раньше, не способна справляться с современными условиями эксплуатации, поэтому помимо прочих условий реновации модельного ряда, данный узел также претерпел ряд изменений. Объем антифриза стал больше, поэтому понадобилось два термостата, чтобы контролировать уровень нагрева. Они объединены единым корпусом, размещенным на передней стенке правого блока цилиндров. Данное расположение является наиболее корректным, ведь антифриз подается слева направо.

Поменять термостат вполне можно самостоятельно. Перед заменой придется осуществить ряд сопутствующих демонтажных работ. Снимается ремень генератора, ослабляются фиксирующие болты, механизм отводится немного всторону. Демонтируются хомуты, со штуцера стаскивается гофра, только после этого можно сливать антифриз. Затем извлекается коробка термостатов. Чтобы их заменить, необходимо снять крышку. После замены неисправных блоков обязательно меняется сальник, закрывается коробка, фиксируется болтами.

Наличие двух термостатов помимо усиления охладительной функции можно сопрячь со строением самого мотора. V-образная головка блока двигателя имеет две головки блока цилиндров.

Возможные неисправности

Любая система имеет свои слабые места, которые необходимо проверять. Если вовремя диагностировать небольшую поломку, можно избежать дальнейших больших проблем. Большинство неисправностей водитель может визуально определить самостоятельно.

• Течь антифриза. Данный тип неисправности настолько заметен, что главная задача водителя — чаще заглядывать под капот. Выражаться неисправность будет подтеками, пятнами соответственно цвету ОЖ. Течь возможна ввиду нецелостности бачка, либо перелива. Самое уязвимое место — соединение патрубков. Течь также может происходить из-за разрушения (износа) резиновых шлангов. Поэтому слабым местом считаются именно патрубки. Для устранения течи нужно тщательно проверить затянуты ли все фиксирующие болты, провести опрессовку.
• Перегрев ОЖ — комплексная проблема плохой работы всего узла. Достигая более девяносто пяти градусов, антифриз будет закипать, поэтому нужно лучше отслеживать температуру.
• Переохлаждение аналогично перегреву нарушает целостность работы группы механизмов. Слишком низкая температура мешает корректному запуску мотора. Работая «на холодную», двигатель берет больше холостого хода, некоторые водители называют данную проблему «хапнуть воздуха», иными словами, система перекачки воздушных масс внутри блоков также начинает барахлить. Важный момент — в каком положении заклинивает клапан. Если положение «О» — открытое, значит ОЖ будет «гулять» по большому кругу через радиатор, мешая непрогретому мотору прогреваться.
• Самая серьезная проблема — попадание ОЖ внутрь масляной системы.

Система охлаждения всегда должна быть герметичной. Визуальный осмотр не сможет помочь выявить места «фона», поэтому лучше запастись манометром, насосом для создания давления. Опрессовка проводится путем подачи насосом давления на верхний вход радиатора, после чего двигатель запускается, показания сверяются манометром. Если стрелка остается неизменной, значит давление внутри хорошее, щелей нет. Если стрелка начинает опускаться, остается найти проблемное место, которое потом можно опрессовать насосом давления.

Замена ОЖ производится если бачок сильно загрязнился, либо изменилась консистенция и охлаждающие свойства потеряны. Емкость долива Камаза составляет 25 литров.

Во-первых, сливается старый антифриз. Открываем нижний кран радиатора, сливной кран теплообменника системы подогрева, трубы подвода жидкости системы отопления кабины. Откручиваем пробку расширительного бачка. После слива ОЖ, все краны обратно закрываются, потому что налив происходит через расширительный бачок. Новый антифриз следует выбирать исходя из времени года, условий эксплуатации, рекомендаций завода изготовителя. Современные отечественные антифризы прекрасно подходят для Камазов, имея необходимые стандарты качества.

Если произошло просто незначительное загрязнение пылью, систему можно промыть обычной водой. Для этого старую жидкость сливаем, вместо нее заливаем воду, запускаем двигатель, прогревая на холостых оборотах. После этого сливаем воду, повторяя цикл до полной очистки. При сильных загрязнениях лучше использовать специальные промывки. Некоторые можно добавлять прямо в имеющийся антифриз, однако наилучшим образом промывают систему промывки, перед которыми ОЖ полностью сливается.
