Реле стартера Камаза

Любое движение автомобиля начинается с запуска двигателя внутреннего сгорания. Запуск мотора — процесс вращения коленчатого вала, пока топливная смесь не воспламенится. Именно таким образом работает система пуска, занимающая примерно секунду-две, если двигатель полностью исправен. Система пуска устроена достаточно сложным образом, состоит из множества мелких, однако весьма значительных деталей. Среди них явно выделяется втягивающее реле стартера. Маленькая неприглядная деталь запускает весь механизм, играя самую важную роль данного процесса. Если остальные запчасти весьма второстепенно участвуют в запускном режиме, нерабочее состояние данного компонента способно полностью парализовать транспортное средство. Камаз оснащен двойной «порцией» запускного механизма, как многие другие грузовики. Первоочередно такое строение связано с более сложной системой впрыска двигателя грузовиков.

Камаз имеет свою систему электроснабжения, устроенную по принципу усиленного момента. Ввиду непростых эксплуатационных условий тягачей, напряженной бесперебойно работы, частых пусковых процессов, необходимо, чтобы искра появлялась независимо от температуры воздуха, влажности, разряженности воздуха, напряжения внутри контактов. Поэтому среди основных элементов системы электрического пуска Камаза можно выделить следующие:

• Непосредственно стартер.
• Аккумуляторные батареи (на Камазе установлено две — основная, резервная).
• Система выключения приборов.
• Розетка внешнего пуска.
• Реле блокировки.

При должном обслуживании, правильной эксплуатации данные блоки работают достаточно долго. Очень важно обеспечивать правильное внешнее обслуживание: следить за процессами окисления, перегорания, перетирания проводов.

Функционал

Существует реле двух видов. Первое непосредственно включает стартер, запуская работу основного механизма. Находится внутри двигателя. Второе, собственно, втягивающее, располагается на самом стартере, выполняя более развернутый функционал.

• Электрический ток между электромагнитом и моторчиком стартера необходимо правильно перераспределять. Нарушение работы втягивающей функции приводит к дисбалансу, нарушая систему запуска.
• Стартер имеет несколько основных узлов, отвечающих за запуск мотора. Реле помогает грамотно синхронизировать работу между важными отсеками запускного механизма.
• Простой механический момент: зубцы маховика зацепляются за шестерни бендикса. Бендикс — деталь, передающая крутящий момент, регулирующая высокие обороты двигателя. При первоначальном запуске двигатель всегда начинает работать на повышенных оборотах. Работать в таком режиме постоянно ДВС нельзя, поэтому обороты постепенно сбрасываются, становясь холостыми.
• После запуска мотора шестерни необходимо вернуть в первоначальное состояние, так как механизм отработал свой функционал до следующего запуска.

Иными словами, обобщая вышесказанное, можно резюмировать работу втягивающего реле следующим образом: рабочий процесс шестерен нужно синхронизировать, бендикс после отработки убирается от маховика. Иногда его называют просто тяговым. Тяговая сила самая важная в современных автомобилях, поэтому детали, работающие на создание тяги, будут играть первостепенную роль.

Внутреннее устройство

Являясь самостоятельной жизненно важной деталью, уровень работы компонента будет проверяться на очередном этапе технического обслуживания. Проведение диагностики электрики — важный этап общей диагностики автомобиля. Иногда из-за маленького незначительного узла ломается целый большой механизм, парализуя работу тягача. Кроме того, грузовики обычно работают напряженнее легковых автомобилей, поэтому особенно важно раннее выявление возможных поломок.

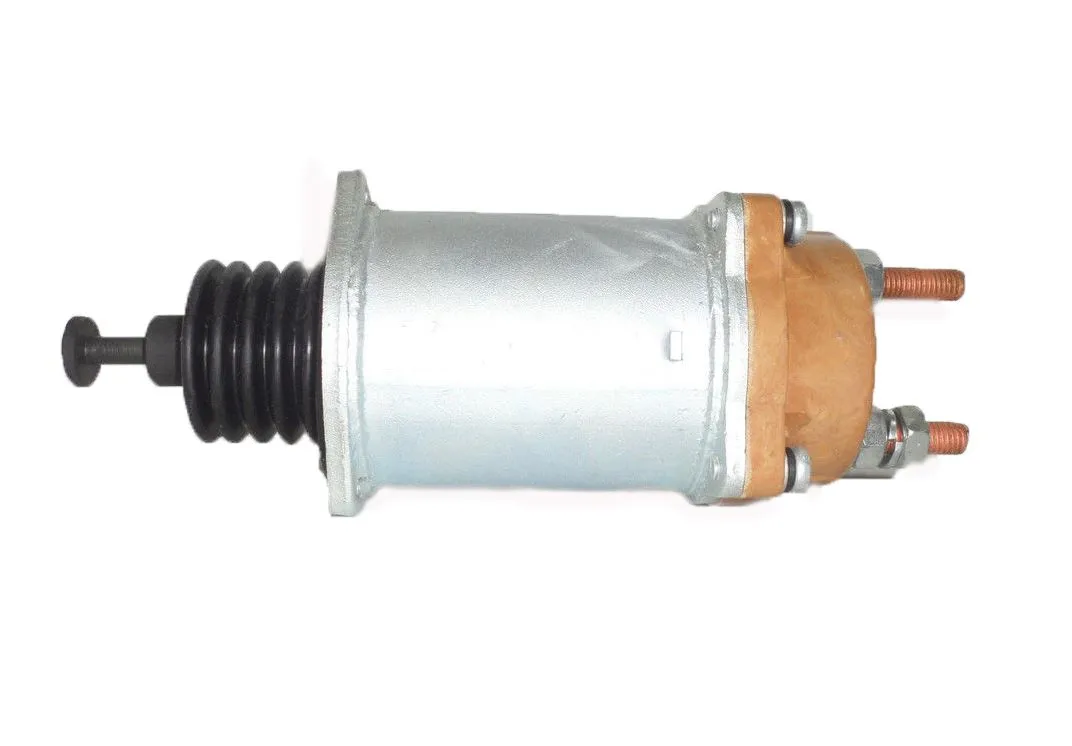

Деталь имеет электромагнитную основу, втягивающую, удерживающую обмотки, схему включения стартера, сердечник возвратной пружины. Внешне деталь напоминает гильзу, глухую с одной стороны. Вторая сторона сопрягается с вилкой, толкающей носовую часть будто рычагом. Вилка фиксируется на центральной части оси, где перемещает бендикс, после чего срабатывает электромагнит. Ввиду такого замысловатого строения, рассмотрим процесс завода Камаза чуть более детально.

• Поворачиваем ключ зажигания. Стоит отметить, что в теплое время года зажигание лучше «схватывается» именно благодаря наиболее благоприятной для создания электромагнитного поля температуре.
• Магнитное поле быстро набирает обороты, толкая якорь. Якорь стартера служит проводником между элементами крепления и муфтой, представляя собой ось из легированной стали, имеет пазы, укладывающие обмотки якоря. Якорь постепенно сжимает возвратную пружину.
• Конец вилки продвигается к маховику. Выталкивая шестерню, двигая бендикс, зацепляет зубчатый венец маховика. Маховик с бендиксом ломаются очень редко, детали очень прочные, помимо прочего их взаимодействие происходит достаточно плавно, увеличивая временной ресурс работы.
• После завершения процесса зацепления контакты замыкаются, интегрируя работу схемы втягивающего реле.
• Втягивающая обмотка очень мощная, может преодолеть сопротивление возвратной пружины, поэтому после запуска она отключается, фиксируя плотно якорь.
• После выключения зажигания происходит обратный процесс: запчасти между собой размыкаются, отключается ток, якорь стартера занимает исходное положение, бендикс выходит из связки сцепления маховика.

Втягивающее реле — надежная деталь, служащая очень долго. Зачастую грузовик проходит множество циклов перед глобальным техническим обслуживанием, чтобы возникли непредвиденные проблемы с данным узлом стартера. Наиболее вероятен выход из строя любых других запчастей, имеющих более резкое механическое взаимодействие. Конструкция электромагнитных деталей Камаза устроена очень надежно.

Процесс установки

Камаз имеет полностью разборную систему запуска, поэтому ремонт, монтаж, демонтаж вполне можно производить самостоятельно, учитывая технологические особенности процесса.

• Первоначально необходимо покрыть плоскости контактов специальным герметиком, «съедающим» лишние электромагнитные излучения.
• Реле соединяется с рычагом привода, закрепляется гайками.
• Затем присоединяется основной электрический провод питания.
• После необходимо проверить верно ли установлено реле, потом перезакрепить механизм будет невозможно без тотального разбора.
• После завершения проверок стартер занимает свое место.

Чтобы заменить реле стартера необходимо запастись набором следующих инструментов: гаечными ключами соответствующих размеров, удлинителем торцовых головок, торцевой головкой, отверткой. Перед началом проведения работ необходимо совершенно исключить наличие окалин, окисление клемм, разрядку аккумуляторной батареи, наличие поврежденной проводки, плохое крепление контактов. Далее распишем небольшой чек-лист выполнения работ.

• Минусовой провод отсоединяется от аккумулятора.
• Гайки хомутов необходимо немного отвернуть, чтобы резьба слегка ослабилась.
• Снимаем шланг воздухозаборника, который вначале отсоединяется от воздушного фильтра, потом от самого воздухозаборника.
• Отворачиваем гайки, фиксирующие теплоизоляционный щит, при помощи удлинителя торцевых головок откручиваем болт крепления щитка и кронштейна опоры.
• Теплоизоляционный щит можно снять, откручиваем болты нижнего, верхнего креплений.
• Разъем вывода стартера удаляется, отворачивается гайка, снимается присутствующий провод благодаря уже снятому верхнему болту. Стартер вытаскивается аккуратно вертикально вверх.
• Реле вытягивается торцевым ключом, аккуратно отворачивается гайка крепежа. Теперь фиксирующие болты также можно вывернуть.

Данным образом выглядит демонтаж старого стартера. Соответственно, установка нового будет происходит совершенно зеркально.

Абсолютно другой момент — установка дополнительного реле, которое уже крепится в любом удобном месте. Наиболее популярная локация — бочок омывателя. Можно удобно провести необходимые провода, главное — надежно закрепить, избегая повреждений.

Варианты поломок

Вечных запчастей не существует, поэтому важно вовремя «поймать» момент поломки важного запускного узла, тормозящего работу всего грузовика. Почему ломается реле?

• Происходит внутреннее выгорание пятаков — пластин.
• Зачастую сгорает хрупкая обмотка.
• Усталость металла, последующее разрушение металлических компонентов.

Первоочередной симптом поломки — отсутствие реакции двигателя на поворот ключа зажигания. Когда несколько попыток заканчиваются ничем, стоит приготовиться к ремонту. Сам стартер устроен достаточно просто, имея инструкцию, даже любитель сможет разобрать его, устранив неисправность. Наиболее важно правильно произвести демонтаж, правильно после подключить все компоненты. Первоначально определяется место поломки. Начало поисков наиболее часто приходится на замок зажигания — первоначальный рубеж электротока. Самый верный симптом — отсутствие звуков запуска двигателя при повороте ключа. Щелчки, шум вращающегося вала, можно попробовать замкнуть металлическим предметом болты на тыльной части, подавая напряжение напрямую на обмотки. Любые поломки видны наглядно только после разборки. Проверить удаленно можно только обмотку, воспользовавшись омметром. Сопротивление корпусов с концами должно достигать минимум 10 кило Ом, более низкий показатель означает неисправность обмоток.
